Кварцевые фильтры

Наша организация имеет широкую географию и ассортимент оптовых поставок кварцевых фильтров, мы готовы осуществлять производство и поставки кварцевых фильтров во все промышленные центры Российской Федерации, такие как: Москва и Подмосковье, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Казань, Омск, Челябинск, Ростов-на-Дону, Уфа, Пермь, Волгоград, Красноярск, Воронеж, Саратов, Краснодар, Тольятти, Барнаул, Ульяновск, Ижевск, Ярославль, Владивосток, Тюмень, Хабаровск, Иркутск, Новокузнецк, Оренбург, Томск, Кемерово, Рязань, Набережные Челны, Пенза, Астрахань, Липецк, Улан-Удэ, Якутск, Чита.

Ознакомиться с выпускаемыми фильтрами Вы можете по следующим ссылкам:

• серийные кварцевые фильтры,

• перспективные кварцевые фильтры.

На нашем предприятии освоено производство следующих подгрупп кварцевых фильтров:

Серийные изделия

• полосовые гибридные монолитные


• полосовые интегральные монолитные


• гибридные монолитные фильтры одной боковой полосы


• дискриминаторные гибридные монолитные фильтры


• пьезокристаллические (лангаситовые)
  полосовые гибридные монолитные фильтры


• пьезокристаллические (лангаситовые)
  полосовые интегральные монолитные фильтры


• пьезокристаллические (танталато-литиевые)
  полосовые гибридные монолитные фильтры


• пьезокристаллические (танталато-литиевые)
  полосовые интегральные монолитные фильтры

Перспективные изделия

• полосовые гибридные монолитные


• полосовые интегральные монолитные


• пьезокристаллические (танталато-литиевые)
  полосовые интегральные монолитные фильтры

Эскизы корпусов кварцевых фильтров

По вопросам, связанным с разработкой, производством и поставками фильтров,вы можете обратиться через контактные данные.

Общая информация

Кварцевый пьезоэлектрический фильтр — это электрический частотный фильтр, имеющий в своем составе один или более кварцевых резонаторов или (и) вибраторов.

Классификация пьезоэлектрических фильтров, в зависимости от материала пьезоэлемента, функционального назначения и конструктивно-технологического назначения приведена ниже:

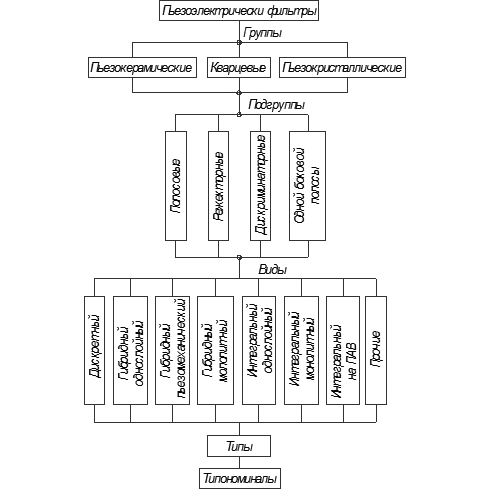

СХЕМА КЛАССИФИКАЦИИ ПЬЕЗОЭЛЕКТРИЧЕСКИХ ФИЛЬТРОВ

Дополнительная информация

Кварцевые фильтры — это фильтры, которые изготавливаются на основе кварцевых резонаторов и относятся к приборам селекторной частоты. Пьезоэлектрические кварцевые фильтры имеют более высокую крутизну частотной характеристики затухания, большее затухание в полосе задерживания и большую стабильность своих характеристик и работы.

Фильтры используют для получения значительно больших характеристик добротности и других требуемых показателей приборов. Пьезоэлектрические фильтры относят к приборам селекции, которые служат для выделения или подавления нужного спектра колебаний. Эти фильтры обеспечивают очень большие добротности на высоких частотах.

Прототипом большинства кварцевых пьезоэлектрических фильтров, которые применяются в современной аппаратуре, является мостовой симметричный четырёхполюсник. Он предназначен для выделения из состава сложного электрического колебания частотных составляющих, расположенных в заданной полосе, а также для подавления тех составляющих, которые расположены в других полосах частот. Указанные полосы называют полосой пропускания и полосой задерживания.

Кварцевые пьезоэлектрические фильтры получили широкое применение в профессиональной радиоаппаратуре для построения главных трактов приема, усилителей промежуточной частоты, синтезаторов частоты, трансиверов, приемников эталонных частот и других устройствах.

По расположению полосы пропускания на шкале частот различают следующие фильтры:

• нижних частот (ФНЧ);

• верхних частот (ФВЧ);

• полосовые (ПФ);

• заграждающие (режекторные);

• многополосные, имеющие несколько полос пропускания.

В пределах полосы пропускания показатель затухания кварцевого фильтра бывает монотонным, равноволновым либо близким к равноволновому. Это определяется методом расчёта и точностью изготовления и формой пластин кварца. В пределах полосы задержания характеристика затухания монотонно возрастает или же может иметь определенное количество всплесков затухания.

Исходя из требований, предъявляемых к фильтрам, используют следующие типовые схемы их построения:

• мостовые без расширительных катушек;
• мостовые с расширительными катушками;
• лестничные;
• монолитные.

Простые мостовые схемы построения фильтров обладают избыточным числом элементов. Как правило от мостовой схемы переходят к эквивалентной с трансформатором, имеющим отвод от середины вторичной обмотки. Такой трансформатор получил название дифференциальный.

Дифференциальный трансформатор вводят в схему фильтра с целью экономии резонаторов. Фактическая схема замещения дифференциального трансформатора включает в себя индуктивность холостого хода, а также индуктивность рассеяния. Индуктивность холостого хода оказывает большое влияние на характеристики кварцевых фильтров . Компенсируют это включением параллельно первичной обмотке трансформатора дополнительной ёмкости, которая образует с указанной индуктивностью параллельный колебательный контур.

Широкое распространение нашли кварцевые фильтры лестничной структуры. Их разделяют на три типа:

• с кварцевыми резонаторами в поперечных ветвях;
• с кварцевыми резонаторами в продольных ветвях;
• с кварцевыми резонаторами в поперечных и продольных ветвях.
