ФИЛЬТР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ФП2П4-623
Фильтр изготавливается с приемкой «5» в соответствии с КПГФ.433541.013 ТУ в корпусе«Терек».
Пример условного обозначения:
Фильтр ФП2П4-623-А-20,7М-15
А 20,7М 15
| Интервал рабочих температур, ˚С | Диапазон номинальных частот, МГц | Порядок фильтра | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6хfном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее | Тип корпуса, размер в мм |
| -60...+85 (А) -40...+70 (В) -60...+85 (Д) |
от 18 до 27 | 8 | от 400 до 750 включ. св. 750 » 1800 » св. 1800 » 2500 » |
1,3 1,5 2,0 |
5,0 4,0 4,0 |
80 | Терек (19,7х14,6х5) |
|
Схемы корпусов |
Стойкость к внешним воздействующим факторам |
||||||||||||||||||
|

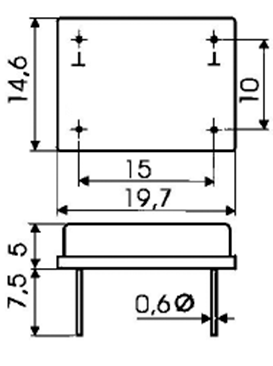

Корпус «Терек» |
|
||||||||||||||||||
Примечание — Параметры фильтров могут быть изменены под конкретные требования Заказчика.
