ФИЛЬТРЫ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ФП2П4-728, ФП2П4-728-01, ФП2П4-728-02, ФП2П4-728-03
Фильтры изготавливаются с приемкой «1» в соответствии с КЖДГ.433541.046 ТУ в металлическом корпусе «Муза».
Пример условного обозначения:
Фильтр ФП2П4-728-20,0М-15-1Д
| Диапазон номинальная частота, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц х10-6хfном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П4-728 | |||||||
| от 15 до 45 | 10 | 1 | -10...+60 (А) -30...+60 (Б) -40...+70 (В) -60...+85 (Д) |
от 100 до 500 включ. | 1,2 | 5,5 | 95 |
| св. 500 » 750 » | 1,5 | ||||||
| » 750 » 1100 » | 1,7 | ||||||
| » 1100 » 1800 » | 1,7 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,2 | ||||
| св 200 » 600 » | 1,5 | ||||||
| св. 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,2 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
| ФП2П4-728-01 | |||||||
| от 15 до 45 | 8 | 1 | -10...+60 (А) -30...+60 (Б) -40...+70 (В) -60...+85 (Д) |
от 100 до 500 включ. | 1,0 | 5,0 | 90 |
| св. 500 » 750 » | 1,3 | ||||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,0 | ||||
| св 200 » 600 » | 1,3 | ||||||
| св. 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,3 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
| ФП2П4-728-02 | |||||||
| от 15 до 45 | 6 | 1 | -10...+60 (А) -30...+60 (Б) -40...+70 (В) -60...+85 (Д) |
от 100 до 500 включ. | 1,0 | 4,5 | 75 |
| св. 500 » 750 » | 1,3 | ||||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,0 | ||||
| св 200 » 600 » | 1,3 | ||||||
| св. 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,3 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
| ФП2П4-728-03 | |||||||
| от 15 до 45 | 4 | 1 | -10...+60 (А) -30...+60 (Б) -40...+70 (В) -60...+85 (Д) |
от 100 до 500 включ. | 1,0 | 4,0 | 55 |
| св. 500 » 750 » | 1,3 | ||||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,0 | ||||
| св 200 » 600 » | 1,3 | ||||||
| св. 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,3 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
|

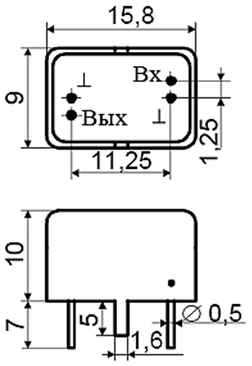

Схема корпуса |
Стойкость к внешним воздействующим факторам |
||||||||||||||
|
Корпус «Муза», металлический |
|
||||||||||||||
Примечание — Параметры фильтров могут быть изменены под конкретные требования Заказчика.
