ФИЛЬТРЫ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ (ТАНТАЛАТО-ЛИТИЕВЫЕ) ФП3П4-763, ФП3П4-763-01
Фильтры изготавливаются с приемкой «5» в соответствии с КПГФ.433561.067 ТУ в корпусе «Муза».
Пример условного обозначения:
Фильтр ФП3П4-763-90,0М-450
| Диапазон номинальная частота, кГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Ширина полосы пропускания по уровню 3 дБ, % от fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП3П4-763 | |||||||
| от 25 000 до 60 000 | 4 | 1 | -60...+85 (Д) |
от 0,25 до 2,0 | 1,0 | 5,0 | 40 |
| св. 60 000 до 160 000 | 1 (на обратной мезаструктуре) | ||||||
| ФП3П4-763-01 | |||||||
| от 25 000 до 60 000 | 6 | 1 | -60...+85 (Д) |
от 0,25 до 1,5 | 1,0 | 5,0 | 80 |
| св. 60 000 до 160 000 | 1 (на обратной мезаструктуре) | ||||||
|

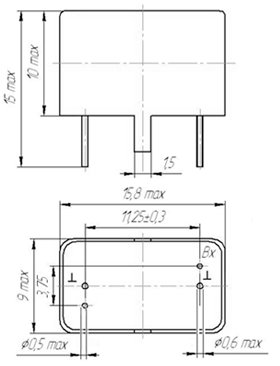

Схема корпуса |
Стойкость к внешним воздействующим факторам |
||||||||||||||||||
|
Корпуса «Муза» |
|
||||||||||||||||||
Примечание — Параметры фильтров могут быть изменены под конкретные требования Заказчика.
