ФИЛЬТРЫ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ФП2П4-562, ФП2П4-563, ФП2П4-564, ФП2П4-564-01
Фильтры изготавливаются с приемкой «1» в соответствии с КЖДГ.433541.006 ТУ в корпусах «Терек» и «Посол».
Пример условного обозначения:
Фильтр ФП2П4-562-А-20,7М-15
А 20,7М 15
| Интервал рабочих температур, ˚С | Диапазон номинальных частот, МГц | Порядок фильтра | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6хfном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее | Тип корпуса, размер в мм |
| ФП2П4-562 | |||||||
| -10…+60 (А) -40…+70 (В) -60…+85 (Д) |
от 15 до 27 |
4 |
от 200 до 500 включ. | 1,0 | 3,0 | 60 |
Посол (12х12х4,5) Рисунок 1 |
| св. 500 » 750 » | 1,3 | 2,0 | |||||
| » 750 » 1100 » | 1,5 | 2,0 | |||||
| » 1100 » 1800 » | 1,5 | 2,0 | |||||
| » 1800 » 3000 » | 2,0 | 2,0 | |||||
| » 3000 » 3700 » | 2,3 | 2,0 | |||||
| ФП2П4-563 | |||||||
| -10…+60 (А) -40…+70 (В) -60…+85 (Д) |
от 15 до 27 | 6 | от 300 до 500 включ. | 1,0 | 4,0 | 75 | Посол (12х12х4,5) Рисуонк 2 |
| св. 500 » 750 » | 1,3 | 3,0 | |||||
| » 750 » 1100 » | 1,5 | 3,0 | |||||
| » 1100 » 1800 » | 1,5 | 3,0 | |||||
| » 1800 » 3000 » | 2,0 | 3,0 | |||||
| » 3000 » 3500 » | 2,3 | 3,0 | |||||
| ФП2П4-564 | |||||||
| -10…+60 (А) -40…+70 (В) -60…+85 (Д) |
от 15 до 27 |
8 |
от 200 до 500 включ. | 1,0 | 5,0 | 90 |
Терек (19,7х14,6х5) Рисунок 3 |
| св. 500 » 750 » | 1,3 | 4,0 | |||||
| » 750 » 1100 » | 1,5 | 4,0 | |||||
| » 1100 » 1800 » | 1,5 | 4,0 | |||||
| » 1800 » 3000 » | 2,0 | 4,0 | |||||
| » 3000 » 3500 » | 2,3 | 4,0 | |||||
| ФП2П4-564-01 | |||||||
| -10…+60 (А) -40…+70 (В) -60…+85 (Д) |
от 15 до 27 |
6 |
от 200 до 500 включ. | 1,0 | 4,0 | 75 |
Терек (19,7х14,6х5) Рисунок 3 |
| св. 500 » 750 » | 1,3 | 3,0 | |||||
| » 750 » 1100 » | 1,5 | 3,0 | |||||
| » 1100 » 1800 » | 1,5 | 3,0 | |||||
| » 1800 » 3000 » | 2,0 | 3,0 | |||||
| » 3000 » 3500 » | 2,3 | 3,0 | |||||
|
Схемы корпусов |
|
||
|

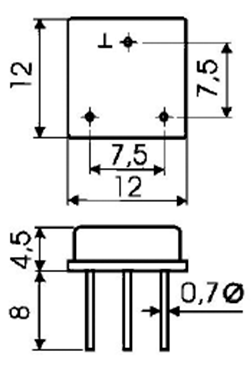

Рисунок 1 |

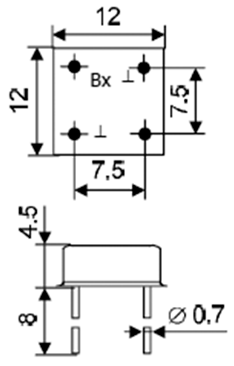

Рисунок 2 |
Рисунок 3 |
|
Стойкость к внешним
воздействующим факторам
| Синосуидальная вибрация | |
| Диапазон частот, Гц | 1-80 |
| Амплитуда ускорения, g | 5 |
| Механический удар многократного действия | |
| Пиковое ударное ускорение, g | 15 |
| Предельная температура среды, ˚С | |
| • повышенная | -60 |
| • пониженная | +85 |
Примечание — Параметры фильтров могут быть изменены под конкретные требования Заказчика.
