ФИЛЬТРЫ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ (ЛАНГАСИТОВЫЕ) ФП3П6-762, ФП3П6-762АБ, ФП3П6-762АБВ*
Фильтры изготавливаются с приемкой «5» в соответствии с КПГФ.433561.067 ТУ в корпусах МН, МР, МИ5, СМД7.
Пример условного обозначения:
Фильтр ФП3П6-762-МР-90,0М-450
| Диапазон номинальная частота, кГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Ширина полосы пропускания по уровню 3 дБ, % от fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП3П6-762 | |||||||
| от 60 000 до 200 000 | 2 | 1 (на обратной мезоструктуре) | -60...+85 (Д) |
от 0,02 до 5,0 | 1,0 | 4,0 | 40 |
| ФП3П4-762АБ | |||||||
| от 60 000 до 200 000 | 4 | 1 (на обратной мезаструктуре) | -60...+85 (Д) |
от 0,02 до 4,0 | 1,0 | 5,0 | 60 |
| ФП3П4-762АБВ | |||||||
| от 60 000 до 200 000 | 6 | 1 (на обратной мезаструктуре) | -60...+85 (Д) |
от 0,02 до 3,0 | 1,0 | 6,0 | 80 |
|
Схемы корпусов |
|
||
|
Корпуса «МН» и «МР» |
Корпус «МИ5» |

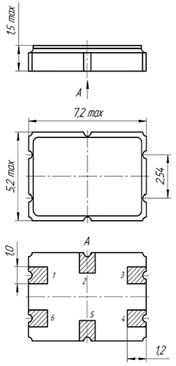

Корпус «СМД7» |
|
Стойкость к внешним воздействующим факторам
| Синосуидальная вибрация | |
| Диапазон частот, Гц | 1-2000 |
| Амплитуда ускорения, g | 10 |
| Механический удар одиночного действия | |
| Пиковое ударное ускорение, g | 1000 |
| Механический удар многократного действия | |
| Пиковое ударное ускорение, g | 150 |
| Повышенная влажность воздуха | |
| Относительная влажность при температуре 35˚С, % | 100 |
Примечание — Параметры фильтров могут быть изменены под конкретные требования Заказчика.
* — Фильтр ФП3П6-762АБ состоит из двух последовательно включенных фильтров ФП3П6-762,
фильтр ФП3П6-762АБВ состоит из трех последовательно включенных фильтров ФП3П6-762.
