ФИЛЬТРЫ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ФП2П4-683, ФП2П4-683-01
Фильтры изготавливаются с приемкой «5» в соответствии с КПГФ.433541.019 ТУ в корпусах «Посол»
Пример условного обозначения:
Фильтр ФП2П4-683-20,7М-60
20,7М 60
| Интервал рабочих температур, ˚С | Диапазон номинальных частот, МГц | Порядок фильтра | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6хfном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее | Тип корпуса, размер в мм |
| ФП2П4-683 | |||||||
| -60…+85 (Д) | от 18 до 27 | 6 | от 200 до 500 включ. | 1,5 | 4,0 3,0 |
75 | Посол (12х12х4,5) рисунок 1 |
| св. 500 » 750 » | 1,5 | ||||||
| » 750 » 1800 » | 1,8 | ||||||
| » 1800 » 3300 » | 2,2 | ||||||
| ФП2П4-683-01 | |||||||
| -60…+85 (Д) | от 18 до 27 | 4 | от 200 до 500 включ. | 1,5 | 3,0 2,0 |
55 | Посол (12х12х4,5) рисунок 2 |
| св. 500 » 750 » | 1,5 | ||||||
| » 750 » 1800 » | 1,8 | ||||||
| » 1800 » 3300 » | 2,2 | ||||||
|

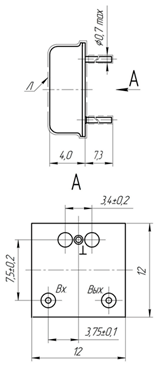

Схема корпуса |
Стойкость к внешним воздействующим факторам |
|||||||||||||||||||
|
Рисунок 1 |
Рисунок 2 |
|
||||||||||||||||||
Примечание — Параметры фильтров могут быть изменены под конкретные требования Заказчика.
