ФИЛЬТРЫ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ФП2П4-593, ФП2П4-593-01, ФП2П4-593-02
Фильтры изготавливаются с приемкой «1» в соответствии с КПГФ.433541.011 ТУ в корпусах 29,5х19,5х5 мм и 19,7х14,6х5 мм
Пример условного обозначения:
Фильтр ФП2П4-593-Б-5,0М-3,2
5,0М Б 3,2
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6хfном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее | Тип корпуса |
| ФП2П4-593 | ||||||||
| от 4,5 до 5,5 | 10 | 1 | -10...+60 (А) -30...+60 (Б) -50...+70 (Г1) |
от 200 до 500 включ. | 1,5 | 4,5 3,0 |
100 | рисунок 1 |
| св 500 » 750 » | 1,5 | |||||||
| » 750 » 1800 » | 1,8 | |||||||
| » 1800 » 2400 » | 2,2 | |||||||
| ФП2П4-593-01 | ||||||||
| от 4,5 до 5,5 | 8 | 1 | -10...+60 (А) -30...+60 (Б) -50...+70 (Г1) |
от 200 до 500 включ. | 1,5 | 4,0 2,5 |
80 | рисунок 1 |
| св 500 » 750 » | 1,5 | |||||||
| » 750 » 1800 » | 1,8 | |||||||
| » 1800 » 2400 » | 2,2 | |||||||
| ФП2П4-593-02 | ||||||||
| от 4,5 до 5,5 | 4 | 1 | -10...+60 (А) -30...+60 (Б) -50...+70 (Г1) |
от 200 до 500 включ. | 1,5 | 2,0 1,5 |
55 | рисунок 2 |
| св 500 » 750 » | 1,5 | |||||||
| » 750 » 1800 » | 1,8 | |||||||
| » 1800 » 2400 » | 2,2 | |||||||
|
|
Стойкость к внешним |
|||||||||||||||
|

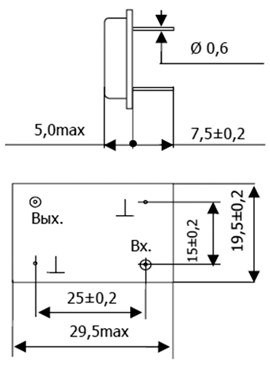

Рисунок 1 |
Рисунок 2 |
|
||||||||||||||
Примечание — Параметры фильтров могут быть изменены под конкретные требования Заказчика.
