Резонатор кварцевый герметизированный РК467 КПГФ.433513.015 ТУ; РК467Т КПГФ.433513.015 ТУ-Д1 (приемка 5)
| Для исполнения в корпусе МН | ||||
| Типономинал | Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление не более, Ом | Точность настройки не более, х10-6 (ГОСТ 21712) |
| РК467 | 4,0…5,0 | 1 | 200 | ± 5 (4); ± 10 (5); ± 15 (6); ± 20 (7); ± 30 (8) |
| 5,0…8,0 | 1 | 120 | ||
| 8,0…9,5 | 1 | 60 | ||
| 9,5…13,0 | 1 | 40 | ||
| 13,0…17,0 | 1 | 30 | ||
| 17,0…45,0 | 1 | 25 | ||
| 30,0…105,0 | 3 | 50 | ||
| 75,0…165,0 | 5 | 70 | ||
| РК467Т | 9,5…13,0 | 1 | 40 | |
| Для исполнения в корпусе МР | ||||
| РК467 | 7,0…8,0 | 1 | 130 | |
| 8,0…9,5 | 1 | 70 | ||
| 9,5…13,0 | 1 | 40 | ||
| 13,0…17,0 | 1 | 35 | ||
| 17,0…45,0 | 1 | 25 | ||
| 30,0…105,0 | 3 | 50 | ||
| 75,0…165,0 | 5 | 70 | ||
| РК467Т | 9,5…13,0 | 1 | 40 | |
Примечание: - могут поставляться резонаторы на параллельном резонансе; нагрузочная ёмкость в этом случае выбирается из ряда 12пФ, 20пФ, 30пФ, 50пФ, 100пФ.
Корпус:
 Исполнение МН Корпус металлический Выводы лужёные |
 Исполнение МР Корпус металлический Выводы лужёные |
Требования по стойкости к внешним воздействующим факторам
- Климатическое исполнение В2.1 (ГОСТ 15150)
- Вибрация 1…5000 Гц, 40g
- Механический удар одиночного действия 3000g
- Механический удар многократного действия 150g
- Акустический шум 20…10000 Гц, 175 дБ
- Линейное ускорение 500g
Относительное изменение частоты после воздействия в предельных режимах климатических, механических и биологических факторов: РК467 ≤ ± 3,0x10-6; РК467Т ≤ ± 2,0x10-6
Требования по стойкости к воздействию специальных факторов (гр. 4Ус)
Относительное изменение рабочей частоты в процессе и после воздействия специальных факторов: ± 10,0x10-6
Требования по надёжности
Минимальная наработка 50 000 час., сохраняемость 25 лет
Относительное изменение рабочей частоты в течение минимальной наработки: РК467 ≤ ± 20,0x10-6; РК467Т ≤ ± 7,5x10-6
Относительное изменение рабочей частоты при хранении:
- в течение всего срока сохраняемости РК467 ≤ ± 10,0x10-6; РК467Т ≤ ± 3,0x10-6
- в течение первого года РК466 ≤ ± 5,0x10-6; РК466Т ≤ ± 2,0x10-6
| Интервал температур, °С | Изменение частоты в интервале температур не более, х10-6 | ||||||||||||
| (Г) ± 1,0 |
(Д) ± 1,5 |
(Е) ± 2,0 |
(Ж) ± 2,5 |
(И) ± 3,0 |
(К) ± 5,0 |
(Л) ± 7,5 |
(М) ± 10,0 |
(Н) ± 15,0 |
(П) ± 20,0 |
(Р) ± 25,0 |
(С) ± 30,0 |
(Т) ± 40,0 |
|
| +55…+65 (Ж) | * | * | * | * | * | ||||||||
| +65…+75 (И) | * | * | * | * | * | ||||||||
| +75…+85 (К) | * | * | * | * | * | ||||||||
| -10…+60 (А) | * | * | * | * | * | * | * | * | * | ||||
| -25…+55 (Р) | * | * | * | * | * | * | * | ||||||
| -30…+60 (Б) | * | * | * | * | * | * | |||||||
| -40…+70 (В) | * | * | * | * | * | ||||||||
| -40…+85 (С) | * | * | * | * | |||||||||
| -50…+80 (Г1) | * | * | * | * | |||||||||
| -60…+70 (Г) | * | * | * | ||||||||||
| -60…+85 (Д) | * | * | * | ||||||||||
Условное обозначение резонатора при заказе и в конструкторской документации:
Резонатор РК467 в корпусе типа МН на частоту 10000 кГц, с точностью настройки ± 10x10-6 (5) для работы в интервале температур -30…+60 °С (Б) с максимальным изменением частоты ± 25х10-6 (Р)
Резонатор РК467МН-5БР-10000К КПГФ.433513.015 ТУ
Графики типовых ТЧХ резонатора РК467 для термостатированного интервала +65…+75 °С

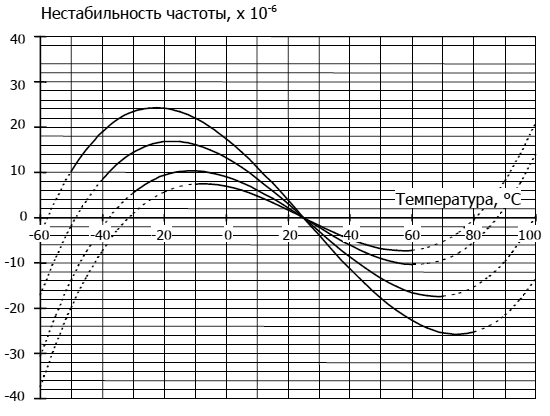

График типовых ТЧХ резонатора РК467
