Резонатор кварцевый вакуумный (приемка 1) РК440 КПГФ.433513.003 ТУ; РК440Т КПГФ.433513.003 ТУ-Д1
| Типономинал | Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление не более, Ом | Точность настройки не более, х10-6 (ГОСТ 27124) |
| РК440 | 3,2…5,0 (МИ1) | 1 | 200 | ± 5 (4); ± 10 (5); ± 15 (6); ± 20 (7); ± 30 (8) ± 50 (9) |
| 5,0…7,0 (МИ1) | 1 | 120 | ||
| 7,0…10,0 | 1 | 60 | ||
| 10,0…17,0 | 1 | 40 | ||
| 17,0…45,0 | 1 | 25 | ||
| 30,0…105,0 | 3 | 50 | ||
| 75,0…165,0 | 5 | 70 | ||
| РК467Т | 9,0…13,0 | 1 | 30 |
Примечание: - в диапазоне частот до 30 МГц могут поставляться резонаторы на параллельном резонансе, нагрузочная ёмкость в этом случае выбирается из 12пФ, 20пФ,30пФ, 50пФ, 100пФ.
Корпус:
 Исполнение МИ1 Корпус металлический Выводы золочёные |
 Исполнение МИ5 Корпус металлический Выводы золочёные |
Требования по стойкости к внешним воздействующим факторам (гр.М6 ГОСТ 23546)
- Климатическое исполнение УХЛ 1.1 и В4 (ГОСТ 15150)
- Вибрация 1…500 Гц, 10g
- Механический удар одиночного действия 150g
- Механический удар многократного действия 40g
- Линейное ускорение 100g
Относительное изменение рабочей частоты резонатора после воздействия в предельных режимах климатических, механических и биологических факторов: РК440 ≤ ± 10,0x10-6; РК440Т ≤ ± 5,0x10-6
Требования по надёжности
Минимальная наработка 50 000 час., сохраняемость 25 лет
Относительное изменение рабочей частоты в течение минимальной наработки: РК440 ≤ ± 10,0x10-6; РК440Т ≤ ± 5,0x10-6
Относительное изменение рабочей частоты при хранении:
- в течение всего срока ≤ ± 10,0x10-6
- в течение первого года РК440 ≤ ± 5,0x10-6; РК440Т ≤ ± 3,0x10-6
| Интервал температур, °С | Изменение частоты в интервале температур не более, х10-6 | |||||||||||
| (Ж) ± 2,5 |
(И) ± 3,0 |
(К) ± 5,0 |
(Л) ± 7,5 |
(М) ± 10,0 |
(Н) ± 15,0 |
(П) ± 20,0 |
(Р) ± 25,0 |
(С) ± 30,0 |
(Т) ± 40,0 |
(У) ± 50,0 |
(Х) ± 50,0 |
|
| 0…+45 (Л) | * | * | * | * | * | * | * | * | * | * | * | * |
| 0…+50 (М) | * | * | * | * | * | * | * | * | * | * | * | * |
| -10…+60 (А) | * | * | * | * | * | * | * | * | * | * | * | |
| -25…+55 (Р) | * | * | * | * | * | * | * | * | * | |||
| -30…+60 (Б) | * | * | * | * | * | * | * | * | ||||
| -40…+55 (В1) | * | * | * | * | * | * | * | * | ||||
| -40…+70 (В) | * | * | * | * | * | * | * | |||||
| -50…+80 (Г2) | * | * | * | * | * | * | ||||||
| -60…+85 (Д) | * | * | * | * | * | |||||||
Условное обозначение резонатора при заказе и в конструкторской документации:
Резонатор РК440 в корпусе МИ5 на частоту 12000 КГц, с точностью настройк ± 10x10-6 (5) для работы в интервале температур -30…+60 °С (Б) с максимальным изменением частоты ± 25х10-6 (Р)
Резонатор РК440 МИ5-5БР-12000К КПГФ.433513.003 ТУ

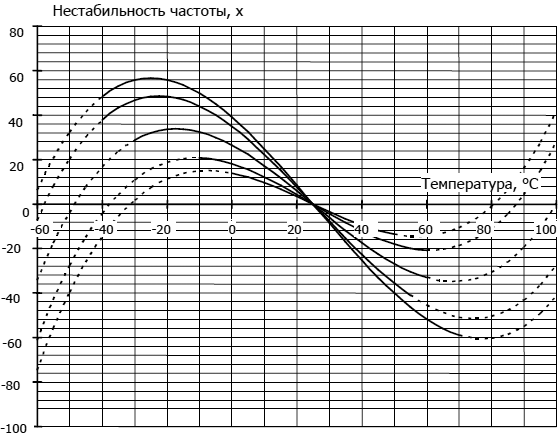

Графики типовых ТЧХ резонатора РК440
