Резонатор кварцевый герметизированный (приемка 1) РК419Т КЖДГ.433513.011 ТУ-Д2
| Типономинал | Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление не более, Ом | Точность настройки не более, х10-6 (ГОСТ 27124) |
| РК418Т | 9200…9500 (МН,ММ) | 1 | 40 | ± 5 (4); ± 10 (5); ± 15 (6); ± 20 (7) |
| 9500…13000 (МН,ММ,МР) | 1 | 40 |
Корпус:
 Корпус металлический Исполнение МН и МР Выводы лужёные |
 Корпус металлический Исполнение ММ Выводы лужёные |
Требования по стойкости к внешним воздействующим факторам
(гр. М6, ГОСТ 23546; КЖДГ.433513.011 ТУ)
Относительное изменение рабочей частоты резонатора после воздействия в предельных режимах климатических, механических и биологических факторов: ≤ ±2,0x10-6
Требования по надёжности
Минимальная наработка 50 000 час., сохраняемость 25 лет
Относительное изменение рабочей частоты резонатора в течение минимальной наработки: ± 7,5x10-6
Относительное изменение рабочей частоты при хранении:
- в течение всего срока сохраняемости ≤±8,0x10-6
- в течение первого года ≤±3,0x10-6
| Интервал температур, °С |
РК419Т Изменение частоты в интервале температур не более, х10-6 | ||||||||
| (Ж) ± 2,5 |
(И) ± 3,0 |
(К) ± 5,0 |
(Л) ± 7,5 |
(М) ± 10,0 |
(Н) ± 15,0 |
(П) ± 20,0 |
(Р) ± 25,0 |
(С) ± 30,0 |
|
| 0…+50 (М) | * | * | * | * | * | * | * | * | * |
| -10…+60 (А) | * | * | * | * | * | * | * | * | |
| -25…+55 (Р) | * | * | * | * | * | * | * | ||
| -30…+60 (Б) | * | * | * | * | * | * | |||
| -40…+70 (В) | * | * | * | * | * | ||||
| -50…+70 (Г1) | * | * | * | * | |||||
Примечание: - могут поставляться резонаторы с дифференцированными требованиями в разных интервалах рабочих температур, при этом соответствующие обозначения указываются через дробную черту, начиная с более узкого интервала температур.
| Интервалы температур, °С |
± 2,5 / ± 15,0 |
± 3,0 / ± 15,0 |
± 2,5 / ± 20,0 |
± 2,5 / ± 25,0 |
± 3,0 / ± 20,0 |
± 3,0 / ± 25,0 |
± 3,0 / ± 30,0 |
| 0…+50 / -30…+60 | * | * | * | * | * | * | * |
| 0…+50 / -40…+70 | * | * | * | * | * | ||
| 0…+50 / -50…+70 | * | * |
Условное обозначение резонатора при заказе и в конструкторской документации:
Резонатор РК419Т в корпусе МР на частоту 12797,5 кГц, с точностью настройки ± 10 х10-6 (5) для работы в интервале температур -30…+60 °С (Б) с максимальным изменением частоты ± 20 х10-6 (П), причем в интервале температур 0…+50°С (М) изменение частоты ± 3,0 х10-6 (И):
Резонатор РК419Т МР-5МИ/БП-12797,5К КЖДГ.433513.011 ТУ-Д2

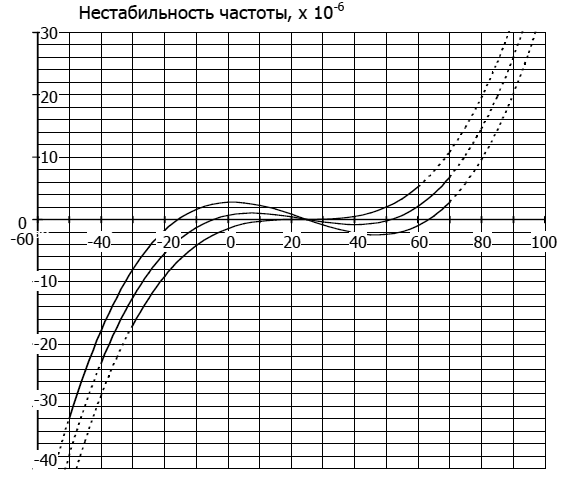

Графики типовых ТЧХ резонатора РК 418Т; РК 418С
