Резонатор кварцевый герметизированный (приемка 1) РК419Р КЖДГ.433513.011 ТУ-Д3
| Типономинал | Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление не более, Ом | Точность настройки не более, х10-6 (ГОСТ 27124) |
| РК419Р | 9500…1300 (МР) | 1 | 50 | ± 50 |
Корпус:
 Корпус металлический Исполнение МН и МР Выводы лужёные |
Требования по стойкости к внешним воздействующим факторам
(гр. М6, ГОСТ 23546; КЖДГ.433513.011 ТУ)
Относительное изменение рабочей частоты резонатора после воздействия в предельных режимах климатических, механических и биологических факторов: ≤ ±10,0x10-6
Требования по надёжности
Минимальная наработка 50 000 час., сохраняемость 25 лет
Относительное изменение рабочей частоты резонатора в течение минимальной наработки: ± 10,0x10-6
Относительное изменение рабочей частоты при хранении:
- в течение всего срока сохраняемости ≤±10,0x10-6
- в течение первого года ≤±5,0x10-6
| Интервал температур, °С |
РК419Р Изменение частоты в интервале температур не более, х10-6 |
| -40…+125 | ± 100,0 |
Условное обозначение резонатора при заказе и в конструкторской документации:
Резонатор РК419Р на частоту 10000 кГц: Резонатор РК419Р-10000К КЖДГ.433513.011 ТУ-Д3

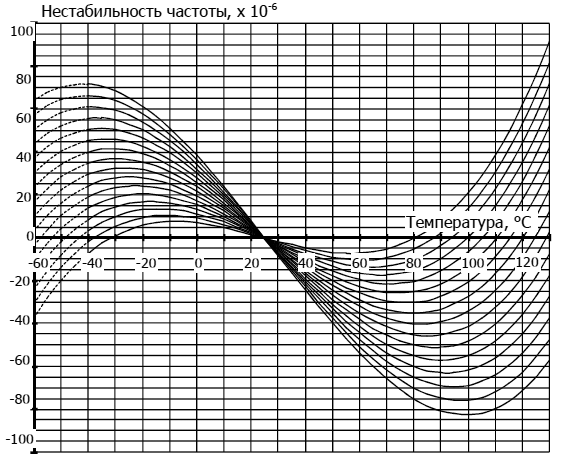

Графики типовых ТЧХ резонатора РК 419Р
