Резонатор кварцевый вакуумный (приемка 1)
РК418C КЖДГ.433513.011 ТУ-Д1; РК418Т КЖДГ.433513.011 ТУ-Д2
| Типономинал | Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление не более, Ом | Точность настройки не более, х10-6 (ГОСТ 27124) |
| РК418Т | 9200…9500 (МН,ММ) | 1 | 40 | ± 5 (4); ± 10 (5); ± 15 (6); ± 20 (7) |
| 9500…13000 (МН,ММ,МР) | 1 | 40 | ||
| РК418C | 9990…10010 (МР) | 1 | 40 | ± 15 (6) |
| 12790…12810 (МР) | 1 | 40 |
Корпус:
 Корпус металлический Исполнение МН и МР Выводы лужёные |
 Корпус металлический Исполнение ММ Выводы лужёные |
Требования по стойкости к внешним воздействующим факторам
(гр. М6, ГОСТ 23546; КЖДГ.433513.011 ТУ)
Относительное изменение рабочей частоты резонатора после воздействия в предельных режимах климатических, механических и биологических факторов: ≤ ±2,0x10-6 (РК418Т; РК418С)
Требования по надёжности
Минимальная наработка 50 000 час., сохраняемость 25 лет
Относительное изменение рабочей частоты резонатора в течение минимальной
наработки: ± 5,0x10-6 (РК418Т; РК418С)
Относительное изменение рабочей частоты при хранении:
- в течение всего срока сохраняемости ≤±6,0x10-6 (РК418Т; РК418С)
- в течение первого года ≤±2,0x10-6 (РК418Т; РК418С)
Специальные требования для РК418С
ТЧХ резонатора должна быть монотонна, с одной точкой перегиба, и не должна иметь экстремумов
Емкостной коэффициент ≤ 350
| Интервал температур, °С |
РК418Т Изменение частоты в интервале температур не более, х10-6 | ||||||||
| (Ж) ± 2,5 |
(И) ± 3,0 |
(К) ± 5,0 |
(Л) ± 7,5 |
(М) ± 10,0 |
(Н) ± 15,0 |
(П) ± 20,0 |
(Р) ± 25,0 |
(С) ± 30,0 |
|
| 0…+50 (М) | * | * | * | * | * | * | * | * | * |
| -10…+60 (А) | * | * | * | * | * | * | * | * | |
| -25…+55 (Р) | * | * | * | * | * | * | * | ||
| -30…+60 (Б) | * | * | * | * | * | * | |||
| -40…+70 (В) | * | * | * | * | * | ||||
| -50…+70 (Г1) | * | * | * | * | |||||
Примечание: - могут поставляться резонаторы с дифференцированными требованиями в разных интервалах рабочих температур, при этом соответствующие обозначения указываются через дробную черту, начиная с более узкого интервала температур.
| Интервалы температур, °С |
± 2,5 / ± 15,0 |
± 3,0 / ± 15,0 |
± 2,5 / ± 20,0 |
± 2,5 / ± 25,0 |
± 3,0 / ± 20,0 |
± 3,0 / ± 25,0 |
± 3,0 / ± 30,0 |
| 0…+50 / -30…+60 | * | * | * | * | * | * | * |
| 0…+50 / -40…+70 | * | * | * | * | * | ||
| 0…+50 / -50…+70 | * | * |
| Интервал температур, °С |
РК418C Изменение частоты от значения измеренного при 25 °С, х10-6 | |||
| -40 °С | +10 °С | +40 °С | +70 °С | |
| -40…+70 | -7,5…-50,0 | -1,0…-6,0 | 1,0…8,0 | 6,0…26,0 |
Условное обозначение резонатора при заказе и в конструкторской документации:
Резонатор РК418Т в корпусе МР на частоту 12797,5 кГц, с точностью настройки ± 10 х10-6 (5) для работы в интервале температур -30…+60 °С (Б) с максимальным изменением частоты ± 20 х10-6 (П), причем в интервале температур 0…+50°С (М) изменение частоты ± 3,0 х10-6 (И):
Резонатор РК418Т МР-5МИ/БП-12797,5К КЖДГ.433513.011 ТУ-Д2
Резонатор РК418С на частоту 10010 кГц: Резонатор РК418C-10010К КЖДГ.433513.011 ТУ-Д1

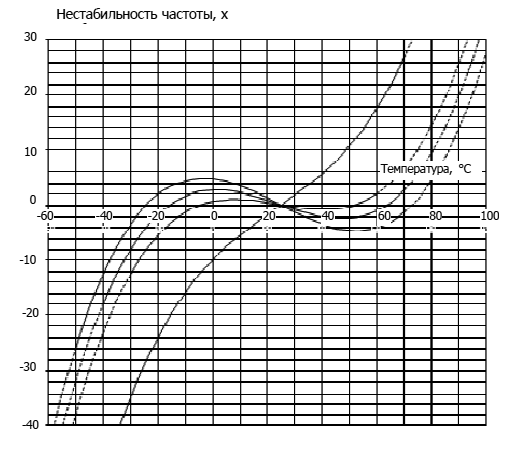

Графики типовых ТЧХ резонатора РК 418Т; РК 418С
