Резонатор кварцевый вакуумный РК418 КЖДГ.433513.011 ТУ (приемка 1)
| Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление не более, Ом | Точность настройки не более, х10-6 (ГОСТ 27124) |
| 4…6 (МН,ММ) | 1 | 200 | ± 5 (4); ± 10 (5); ± 15 (6); ± 20 (7); ± 30 (8) |
| 6…9 | 1 | 60 | |
| 9…17 | 1 | 40 | |
| 17…45 | 1 | 25 | |
| 30…105 | 3 | 50 | |
| 75…165 | 5 | 70 |
Примечание: - в диапазоне частот от 4 МГц до 30 МГц могут поставляться резонаторы на параллельном резонансе, нагрузочная ёмкость в этом случае выбирается из ряда 20пФ, 30пФ, 50пФ, 100пФ;
для частот от 4 МГц до 5 МГц - 200пФ.
Корпус:
 Корпус металлический Исполнение МН и МР Выводы лужёные |
 Корпус металлический Исполнение ММ Выводы лужёные |
Требования по стойкости к воздействию климатических, механических и биологических факторов
(гр. М6, ГОСТ 23546)
- Климатическое исполнение УХЛ 1.1 и В4 (ГОСТ 15150)
- Вибрация 1…500 Гц, 10g
- Механический удар одиночного действия 150g
- Механический удар многократного действия 40g
- Линейное ускорение 100g
Относительное изменение рабочей частоты резонатора после воздействия в предельных режимах климатических, механических и биологических факторов: ± 10,0x10-6
Требования по надёжности
Минимальная наработка 50 000 час., сохраняемость 25 лет
Относительное изменение рабочей частоты резонатора в течение минимальной наработки: ± 10,0x10-6
Относительное изменение рабочей частоты при хранении:
в течение всего срока сохраняемости ≤ ± 10,0x10-6
в течение первого года ≤ ± 5,0x10-6
| Интервал температур, °С | Изменение частоты в интервале температур не более, х10-6 | ||||||||||
| (Ж) ± 2,5 | (И) ± 3,0 | (К) ± 5,0 | (Л) ± 7,5 | (М) ± 10,0 | (Н) ± 15,0 | (П) ± 20,0 | (Р) ± 25,0 | (С) ± 30,0 | (Т) ± 40,0 | (У) ± 50,0 | |
| 0…+45 (Л) | * | * | * | * | * | * | * | * | * | * | * |
| 0…+50 (М) | * | * | * | * | * | * | * | * | * | * | * |
| -10…+60 (А) | * | * | * | * | * | * | * | * | * | * | |
| -25…+55 (Р) | * | * | * | * | * | * | * | * | * | ||
| -30…+60 (Б) | * | * | * | * | * | * | * | * | |||
| -40…+70 (В) | * | * | * | * | * | * | * | ||||
| -40…+55 (В1) | * | * | * | * | * | * | * | ||||
| -60…+85 (Д) | * | * | * | * | * | * | |||||
Условное обозначение резонатора при заказе и в конструкторской документации:
Резонатор РК418 всеклиматического исполнения на частоту 12797,5 кГц, с точностью настройки ± 15x10-6 (6) для работы в интервале температур -10…+60 °С (А) с максимальным изменением частоты ± 20 х10-6 (П), работающего на параллельном резонансе с нагрузочной ёмкостью 20 пФ:
Резонатор РК418ММ-6АП-12797,5К-В-П20 КЖДГ.433513.011 ТУ

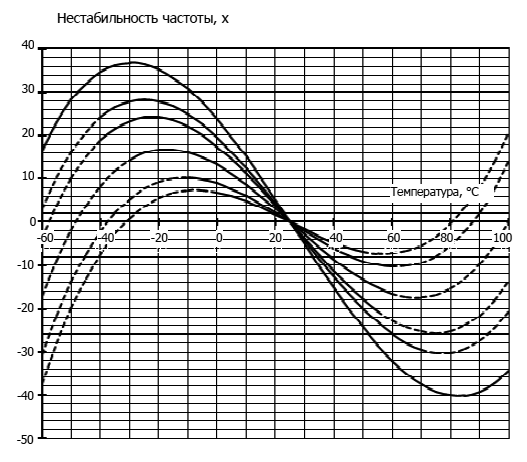

Графики типовых ТЧХ резонатора РК418
