Резонатор кварцевый герметизированный РК103 МР аЦ0.338.042 ТУ (приемка 5)
| Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление не более, Ом | Точность настройки не более, х10-6 (ГОСТ 27124) |
Нестабильность частоты в интервале температур | ||
| Интервал температур, °С | Изменение частоты в интервале температур не более, х10-6 (ГОСТ В 20362-74) |
|||||
| ± 30 (С) | ||||||
| 12000 | 1 | 40 | ± 10 (13) | (Е) -60…+85 |
* | |
| 40000 | 1 | 50 | ||||
Корпус:
 Тип ТА Корпус металлический типа МР |
Требования по стойкости к воздействию климатических,
механических и биологических факторов (гр. 6, ГОСТ В 20362-74; ОСТ В II 0047-85)
- Климатическое исполнение В (ГОСТ 15150)
- Вибрация 1…3000 Гц, 20g
- Механический удар одиночного действия 6000g (для любого направления удара)
- Механический удар многократного действия 150g
- Акустический шум 50…10000 Гц, 170 дБ
- Линейное ускорение 250g
Относительное изменение рабочей частоты резонатора после воздействия в предельных режимах климатических, механических и биологических факторов ≤ ± 15x10-6
Требования по стойкости к воздействию специальных факторов (гр. 2у)
Относительное изменение рабочей частоты резонатора в процессе и после воздействия специальных факторов ≤ ± 20x10-6
Требования по надёжности
Минимальная наработка 10 000 час., сохраняемость 25 лет
Относительное изменение рабочей частоты резонатора в течение минимальной наработки: ± 10,0x10-6
Относительное изменение рабочей частоты при хранении:
- в течение всего срока сохраняемости ≤±10,0x10-6
- в течение первого года ≤±5,0x10-6
Условное обозначение резонатора при заказе и в конструкторской документации:
Резонатор РК103 МР на частоту 40 МГц: Резонатор РК103 МР-40М-В аЦ0.338.042 ТУ

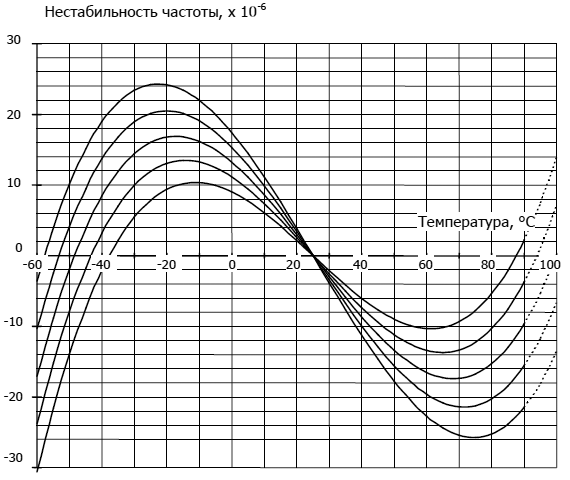

График типовых ТЧХ резонатора РК103 МР
