РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ГЕРМЕТИЗИРОВАННЫЙ РК543

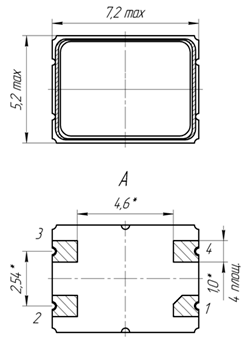

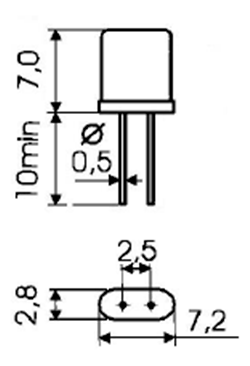

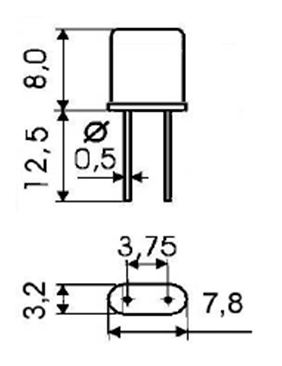

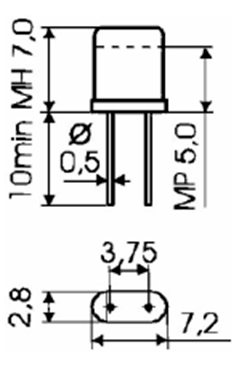

Резонатор изготавливается с приемкой «1» в соответствии с КПГФ.433513.064 ТУ в корпусах ММ, МН, МР, МИ1, МИ5, СМД7 и СМД5.
Пример условного обозначения:
Резонатор РК543-МИ1-6АП-30М3
| 6 |
А П |
| Точность настройки при температуре настройки (25±5) ˚С, х10-6 |
| ± 5 (4) |
| ± 10 (5) |
| ± 15 (6) |
| ± 20 (7) |
| ± 30 (8) |
|
| Интервал рабочих температур °С |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6 |
(Ж)
± 2,5 |
(И)
± 3 |
(К)
± 5 |
(Л)
± 7,5 |
(М)
± 10 |
(Н)
± 15 |
(П)
± 20 |
(Р)
± 25 |
(С)
± 30 |
(Т)
± 40 |
(У)
± 50 |
| 0…+45 (Л) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| 0…+50 (М) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| -10…+60 (А) |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| -20…+70 (П) |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| -25…+55 (Р) |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| -30…+60 (Б) |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| -40…+55 (В1) |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| -40…+70 (В) |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
| -40…+85 (С) |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
| -60…+70 (Г) |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
| -60…+85 (Д) |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
|
| Стойкость к внешним воздействующим факторам |
30М 3 |
| Синосуидальная вибрация |
| Диапазон частот, Гц |
1-500 |
| Амплитуда ускорения, g |
10 |
| Механический удар одиночного действия |
| Пиковое ударное ускорения, g |
150 |
| Предельная температура среды °С |
| • пониженная |
-60 |
| • пониженная |
+85 |
|
| Диапазаон номинальных частот МГц |
Порядок колебаний |
Динамическое сопротивление при температуре настройки, Ом, не более,
в корпусе |
| ММ |
МН |
МР |
МИ1 |
МИ5 |
СМД7 |
СМД5 |
| от 4 до 6 включ. |
1 (не обозначается) |
230 |
230 |
- |
- |
- |
- |
- |
| св. 6 » 7 » |
120 |
150 |
160 |
150 |
- |
- |
- |
| » 7 » 10 » |
80 |
70 |
80 |
80 |
80 |
80 |
- |
| » 10 » 17 » |
50 |
50 |
50 |
50 |
50 |
60 |
80 |
| » 17 » 45 » |
30 |
30 |
30 |
30 |
30 |
40 |
40 |
| от 30 до 105 включ. |
3 |
60 |
60 |
60 |
60 |
60 |
80 |
80 |
| от 75 до 165 включ. |
5 |
80 |
80 |
80 |
80 |
80 |
90 |
100 |
| Примечание — Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика |
|
Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.
По требованию Заказчика резонаторы могут быть разработаны в корпусе МИ4.
