РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ГЕРМЕТИЗИРОВАННЫЙ РК467С

Резонатор изготавливается с приемкой «5» в соответствии с КЖДГ.433513.015 ТУ-Д2 в корпусах МН и МР.

Пример условного обозначения:

Резонатор РК467С-МР-6В-1-10000К

6	В	10000К
Точность настройки при температуре настройки, х10-6 ± 5 (4) ± 10 (5) ± 15 (6) ± 20 (7) ± 30 (8)	Интервал рабочих температур, ˚С -30...+60 (Б) -40...+70 (В) -60...+70 (Г) -50...+80 (Г1) -60...+85 (Д)	Диапазон номинальных частот, кГц Порядок колебаний Динамическое сопротивление при температуре настройки, Ом, не более от 9500 до 13000 1 40
Схема корпусов		1
Корпуса МН и МР, выводы облужены		ТЧХ шифр 1 Заданные температурные точки минус (40±2)˚С (10±2)˚С (25±2)˚С (40±2)˚С (70±2)˚С Максимальное относительное изменение рабочей частоты, х10-6 от минус 7,5 до минус 50 от минус 1,0 до минус 6,0 0 от 1,0 до 8,0 от 6,0 до 26,0 ТЧХ шифр 2 Заданные температурные точки минус (50±2)˚С (0±2)˚С (25±2)˚С (50±2)˚С (85±2)˚С Максимальное относительное изменение рабочей частоты, х10-6 от минус 28 до минус 40 от минус 0,3 до 3,0 0 от 3,0 до минус 3,0 от 10 до 22 ТЧХ шифр 3 Заданные температурные точки минус (50±2)˚С (10±2)˚С (25±2)˚С (60±2)˚С (85±2)˚С Максимальное относительное изменение рабочей частоты, х10-6 от минус 10 до минус 30 от минус 0,3 до 3,0 0 от 3,0 до минус 3,0 от 6 до 30 Стойкость к внешним воздействующим факторам Синосуидальная вибрация Диапазон частот, Гц 1-500 Амплитуда ускорения, g 10 Механический удар одиночного действия Пиковое ударное ускорение, g 150 Предельная температура среды, ˚С • пониженная -60 • повышенная +85 Резонатор герметизирован

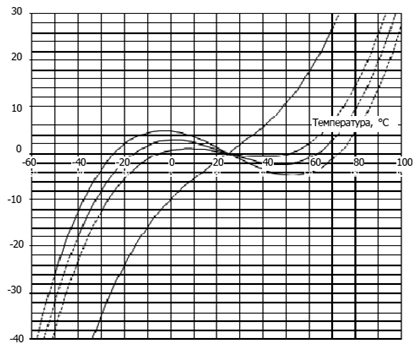

График типовых ТЧХ резонатора РК467С

Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.
