Генератор пьезоэлектрический простой (тактовый) ГК82-П, ГК82-П-Т КПГФ.433526.004 ТУ (приемка 1)
Генератор ГК82-П - постоянная генерация.
Генератор ГК82-П-Т - наличие трехстабильного буфера с функцией
включения/отключения генерации.
Высокоимпедансный выход при отключении генерации.
| 1. Диапазон номинальных частот, МГц |
1…40 1…40 40…160 40…100 40…160 40…100 10…80 |
| 2. Точность настройки, x10-6 выбирается при заказе | ±10(кл.5) ±15(кл.6) ±20(кл.7) ±50(кл.9) ±100(кл.11) |
| 3. Напряжение питания Un, В | 5±10% 3,3±10% |
| 4. Потребляемый ток, мА, не более на частотах |
8 (3) 12 (5) 20 (8) 25 (15) 35 (20) |
| 5. Параметры выходного сигнала:
|
0,9 Un (0,8Uп) 0,1 Un (0,2Uп) |
| 6. Нагрузка генератора | 15пФ(КМОП) 10ТТЛШ |
| 7. Нестабильность частоты при изменении нагрузки от 10 до 15пФ или от 1 до 10 ТТЛШ, x10-6, не более | ±2,0 |
| 8. Нестабильность частоты при изменении напряжения питания 5В±10%, x10-6, не более | ±4 (ГК82П1 и П3) ±6 (ГК82П2) |
| 9. Нестабильность частоты при изменении напряжения питания 3,3В±10%, x10-6, не более | ±3 |
| 10. Долговременная нестабильность частоты за год x10-6, не более | ±5 |
| 11. Температурная нестабильность частоты в интервалах температур 0…45°С(Л), 0…70°С(К), -10…60°С(А), -25…55°С(Р), -30…60°С(Б), -40…70°С(В), -40…85°С(С) x10-6, не более, выбирается при заказе |
±10(М)±15(Н)±20(П) ±25(Р)±30(С)±50(У) ±75(Ы) ±100(Х) выбирается при заказе |
Устойчивость к внешним воздействиям
- Вибрация 1-500 Гц 10g
- Одиночный удар 150g
- Многократные удары 40g
- Линейное ускорение 150g
- Предельная повышенная температура среды 85°С
- Предельная пониженная температура среды -60°С
- Повышенная относительная влажность 98%
 |

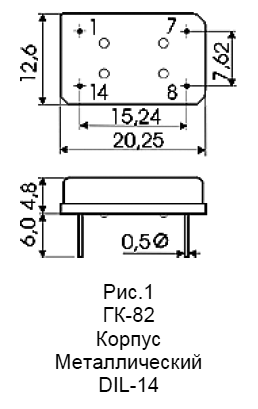

Разводка выводов
| № вывода | ГК82-П1, ГК82-П2, ГК82-П3 | ГК82-П1-Т, ГК82-П2-Т |
| 1 | не подключен | лог. 1 - генерация включена, лог. 0 - генерация отключена |
| 7 | Общий | Общий |
| 8 | Выход | Выход |
| 14 | +Uп | +Uп |
Пример обозначения при заказе и в конструкторской документации генератора с трёхстабильным буфером на выходе на номинальную частоту 5,0 МГц с точностью настройки ±10x10-6 (5) для работы в интервале температур 0…+70°C. (К), с температурной нестабильностью частоты ±30x10-6 (С) для напряжения питания 3,3В: Генератор ГК82-П1-Т-5КС-5,0М-3,3 КПГФ.433526.004 ТУ
