Генератор пьезоэлектрический простой (тактовый) ГК261-П, ГК261-01-П, ГК261-02-П КПГФ.433526.037 ТУ (приемка 5)
Электрические параметры
| 1. Диапазон номинальных частот, МГц
|
1…40 40…160 40…140 40…100 40…90 10…80 |
| 2. Точность настройки, x10-6, выбирается при заказе |
±10(кл.13) ±15(кл.14) ±20(кл.15) ±30(кл.16) ±50(кл.20) |
| 3. Напряжение питания Un, В |
3,3±5% 5,0±5% |
| 4. Потребляемый ток, мА, не более на частотах: |
8 (3) 12 (5) 20 (8) 25 (15) 35 (20) |
|
5. Параметры выходного сигнала:
|
0,9 Un (0,8Uп) 0,1 Un (0,2Uп) |
| 6. Нагрузка генератора | 15пФ(КМОП) 10(ТТЛШ) |
| 7. Нестабильность частоты при изменении нагрузки от 10 до 15пФ или от 1 до 10 ТТЛШ, x10-6, не более | ±2,0 |
| 8. Нестабильность частоты при изменении напряжения питания 5В±10%, x10-6, не более | ±4 (ГК261П1 и П3) ±6 (ГК261П2) |
| 9. Нестабильность частоты при изменении напряжения питания 3,3В±10%, x10-6, не более | ±3 |
| 10. Долговременная нестабильность частоты за год x10-6, не более | ±5 |
| 11. Температурная нестабильность частоты в интервалах температур 0…45°С(И), 0…50°С(Л), 0…70°С(К), -10…60°С(А), -25…55°С(Ж), -30…60°С(Е), -40…70°С(Б), -40…85°С(С), -60…85°С(Г), x10-6, не более выбирается при заказе |
±10(И), ±15(К), ±20(Л) ±25(М), ±30(Н), ±50(Р) ±80(Р1) выбирается при заказе |
Устойчивость к внешним воздействиям
- Вибрация 1-2000 Гц 10g
- Одиночный удар 1500g
- Многократные удары 150g
- Линейное ускорение 100g
- Предельная повышенная температура среды 85°С
- Предельная пониженная температура среды -60°С
- Повышенная относительная влажность 85%
 |

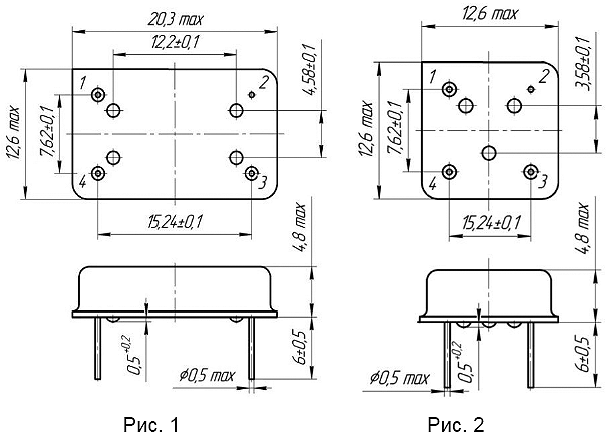

Разводка выводов
| Корпус | ГК261-П | ГК261-П-Т | ГК261-01-П | ГК261-01-П-Т | ГК261-02-П |
| рис. 1, 2 | рис. 1, 2 | рис. 1 | рис. 1 | рис. 1 | |
| № вывода | Назначение вывода | ||||
| 1 | не подключен | управл. трехстаб. буфером | не подключен | управл. трехстаб. буфером | не подключен |
| 2 | - Uп | ||||
| 3 | Выход | ||||
| 4 | + Uп | ||||
Пример обозначения при заказе и в конструкторской документации генератора с трёхстабильным буфером на выходе на номинальную частоту 5,0 МГц с точностью настройки ±10x10-6 (13) для работы в интервале температур 0…+70°С (К) с температурной нестабильностью частоты ±30x10-6 (Н) для напряжения питания 3,3В: Генератор ГК261-П-Т-13КН-5,0М-3,3 КПГФ.433526.037 ТУ
