Генератор пьезоэлектрический кварцевый управляемый напряжением ГК283-УН КПГФ.433523.039 ТУ (приемка 1)
| 1. Диапазон номинальных частот, МГц | 8,0…952,0 |
| 2. Точность настройки, x10-6 выбирается при заказе | ±5(кл.11) ±7,5(кл.12) ±10(кл.13) ±15(кл.14) ±20(кл.15) ±30(кл.16) ±50(кл.20) |
| 3. Напряжение питания Un, В | 5±5% |
| 4. Потребляемый ток, мА | 5 - 30 |
| 5. Форма выходного сигнала: | sin |
| 6. Температурная нестабильность частоты в интервалах температур 0…50°С(Л), 0…70°С(К), -10…50°С(М), -10…60°С(А), -10…70°С(Н), -30…60°С(Е), -30…70°С(П), -30…85°С(Р), -40…70°С(Б), -40…85°С(С), -60…70°С(В), -60…85°С(Г), x10-6, не более | ±10(И), ±15(К), ±20(Л) ±25(М), ±30(Н), ±40(П) ±50(Р), ±80(Р1) |
| 7. Перестройка частоты при изменении, x10-6 | ±20(1), ±50(2), ±80(3), ±100(4), ±120(5), ±150(6), ±180(7), ±200(8), ±250(9), ±300(10) |
| 8. Сопротивление нагрузки, Ом | 50(А), 1000(Б), 5000(В) |
| 9. Подавление побочных сигналов, дБ | не нормируется (1), -20 (2), -30 (3), -40 (30) |
| 10. Нестабильность частоты при изменении напряжения питания на ±5%, x10-6, не более | ±5 |
| 11.Выходное напряжение (амплитуда) на нагрузке, В, не менее Rн = 50 Ом, Rн = 1 кОм, Rн = 5 кОм |
0,2 (А), 0,35 (Б), 0,5 (В) |
Устойчивость к внешним воздействиям
- Вибрация 1-2000 Гц 10g
- Одиночный удар 1000g
- Многократные удары 40g
- Предельная повышенная температура среды 85°С
- Предельная пониженная температура среды -60°С
- Повышенная относительная влажность 98%
- Атмосферное пониженное давление
- рабочее 525 мм.рт.ст.
- предельное 90 мм.рт.ст.
 |

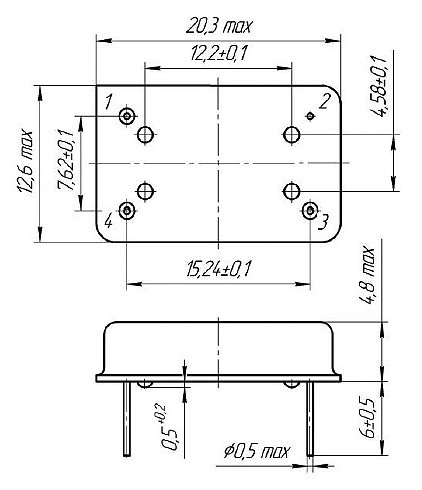

Разводка выводов
| № вывода | Назначение вывода |
| 1 | Напряжение управления |
| 2 | Корпус |
| 3 | Выход |
| 4 | Питание |
Пример обозначения при заказе и в конструкторской документации генератора с перестройкой частоты ±180x10-6(7), точностью настройки ±10x10-6 (кл.13), предназначенного для работы в интервале температур 0…70°С(К), с температурной нестабильностью ±25x10-6(М), нагрузкой 50 Ом, подавлением побочных сигналов 30 дБ, с номинальной частотой 34,368 МГц: Генератор ГК283-УН-7-13КМ-А3-34,368М КПГФ.433523.039 ТУ
