ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ГК304-УН (ГК304-УН-М)*
Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433533.055 ТУ в корпусах DIL-14 и СМД7.
Пример условного обозначения:
Генератор ГК304-УН-7-13КМ-100М
|
7
| Перестройка частоты, х10-6 |
| 2 |
± 50 |
| 3 |
± 80 |
| 4 |
± 100 |
| 5 |
± 120 |
| 6 |
± 150 |
| 7 |
± 180 |
| 8 |
± 200 |
|
13
| Точность настройки, х10-6 |
| 11 |
± 5 |
| 12 |
± 7,5 |
| 13 |
± 10 |
| 14 |
± 15 |
| 15 |
± 20 |
| 16 |
± 30 |
|
K
Интервал тем-
ператур при эксплуатации, ˚С |
| К |
0...+70 |
| А |
-10...+60 |
| Е |
-30...+60 |
| Б |
-40...+70 |
| С |
-40...+85 |
| Г |
-60...+85 |
|
M
| Температурная нестабильность частоты в интервале температур, х10-6 |
| Ж |
± 5 |
| И |
± 10 |
| К |
± 15 |
| Л |
± 20 |
| М |
± 25 |
| Н |
± 30 |
| П |
± 40 |
| Р |
± 50 |
|
|
Схема корпуса
 |
 |
| Корпус DIL-14 |

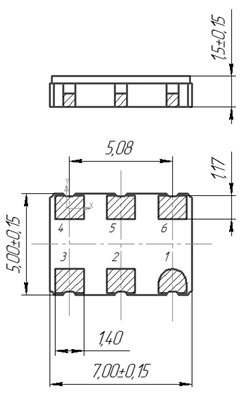

Корпус СМД7
|
|
100М
| Диапазон номинальных частот, МГц |
от 2 до 800 |
| Выходной сигнал |
КМОП |
| Нагрузочная способность генератора |
15 пФ |
| Напряжение управления, В |
0...3,3
0...5 |
| Напряжение питания, В |
3,3 ± 5 %
5 ± 5 % |
Параметры выходного сигнала КМОП:
• уровень логического нуля, В, не более;
• уровень логической единицы, В, не менее;
• скважность, %, не более
• длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более |
0,1 Uп
0,9 Uп
50 ± 10 %
5 |
| Нелинейность характеристики управления, %, не хуже |
± (3-10) |
| Фазовый шум, дБ/Гц, при отстройке 10 кГц |
-120...-140 |
| Потребляемый ток, мА, не более |
40 |
|
|
Вывод
| Номер вывода корпуса DIL-14 |
Номер вывода корпуса SMD7 |
Назначение вывода |
| 1 |
1 |
Напряжение управления |
| 7 |
3 |
Корпус |
| 8 |
4 |
Выход |
| 14 |
6 |
+ Uп |
| - |
2,5 |
Технологически не подключается |
|
Стойкость к внешним воздействующим факторам
| Синосуидальная вибрация |
| Диапазон частот, Гц |
1-500 |
| Амплитуда ускорения, g |
10 |
| Механический удар одиночного действия |
| Пиковое ударное ускорения, g |
150 |
| Механический удар многократного действия |
| Пиковое ударное ускорения, g |
40 |
| Генератор герметизирован |
|
Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.
* — Генератор ГК304-УН изготавливается в корпусе DIL-14, ГК304-УН-М в корпусе СМД7.
