ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ГК283-УН (ГК283-УН-М)*
Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433533.039 ТУ в корпусах DIL-14 и DIL-8
Пример условного обозначения:
Генератор ГК283-УН-7-13КМ-А3-100М
|
7
| Перестройка частоты, х10-6 |
| 1 |
± 20 |
| 2 |
± 50 |
| 3 |
± 80 |
| 4 |
± 100 |
| 5 |
± 120 |
| 6 |
± 150 |
| 7 |
± 180 |
| 8 |
± 200 |
| 9 |
± 250 |
| 10 |
± 300 |
|
13
| Точность настройки, х10-6 |
| 11 |
± 5 |
| 12 |
± 7,5 |
| 13 |
± 10 |
| 14 |
± 15 |
| 15 |
± 20 |
| 16 |
± 30 |
| 20 |
± 50 |
|
К
Интервал тем-
ператур при эксплуатации, ˚С |
| Л |
0...+50 |
| К |
0...+70 |
| М |
-10...+50 |
| А |
-10...+60 |
| Н |
-10...+70 |
| Е |
-30...+60 |
| П |
-30...+70 |
| Р |
-30...+85 |
| Б |
-40...+70 |
| С |
-40...+85 |
| В |
-60...+70 |
| Г |
-60...+85 |
|
100М
| Диапазон номинальных частот, МГц |
от 2 до 980 |
| Выходной сигнал |
Синус |
| Напряжение управления, В |
0...5
0,5...4,5 |
| Напряжение питания, В |
5 |
| Нелинейность характеристики управления, %, не хуже |
± 10 |
Фазовый шум, дБ/Гц:
— при отстройке 10 кГц
— при отстройке 100 кГц |
-130...-150
-140...-160 |
| Нестабильность частоты при изменении напряжения питания на ± 10 %, ×10-6, не более |
± 3 |
| Потребляемый ток, мА, не более |
40 |
Выходное напряжение (амплитуда) на нагрузке, не менее, В:
— на нагрузке 50 Ом
— на нагрузке 1 кОм
— на нагрузке 5 кОм |
0,25
0,35
0,5 |
| Изменение амплитуды сигнала в интервалах температур, %, не более |
10 |
|
|
М
| Температурная нестабильность частоты в интервале температур, х10-6 |
| Ж |
± 5 |
| И |
± 10 |
| К |
± 15 |
| Л |
± 20 |
| М |
± 25 |
| Н |
± 30 |
| П |
± 40 |
| Р |
± 50 |
| Р1 |
± 80 |
|
А
| Сопротивление нагрузки, Ом |
| А |
50 |
| Б |
1000 |
| В |
5000 |
|
3
| Подавление побочных сигналов, дБ |
| 1 |
не нормируется |
| 2 |
-20 |
| 3 |
-30 |
| 4 |
-40 |
|

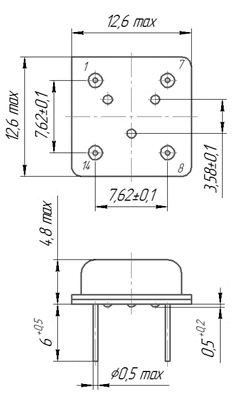

Схема корпуса
 |
 |
| Корпус DIL-14 |
Корпус DIL-8
|
|
|
Вывод
| Номер вывода |
Назначение вывода |
| 1 |
Напряжение управления |
| 7 |
Корпус |
| 8 |
Выход |
| 14 |
+ Uп |
|
Стойкость к внешним
воздействующим факторам
| Синосуидальная вибрация |
| Диапазон частот, Гц |
1-2000 |
| Амплитуда ускорения, g |
10 |
| Механический удар одиночного действия |
| Пиковое ударное ускорения, g |
1000 |
| Механический удар многократного действия |
| Пиковое ударное ускорения, g |
40 |
| Генератор герметизирован |
|
Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.
* — Генератор ГК283-УН изготавливается в корпусе DIL-14, ГК283-УН-М в корпусе DIL-8.
