ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ КВАРЦЕВЫЙ ПРОСТОЙ ГК261-П-П(ГК261-П-П-01)*
Генератор изготавливается с приемкой «5» в соответствии с КПГФ.433526.037 ТУ в корпусах СМД7 и СМД5.
Пример условного обозначения:
Генератор ГК261-П-П-15БМ-54,3М-3,3
|
15
| Точность настройки, х10-6 |
| 11 |
± 5 |
| 12 |
± 7,5 |
| 13 |
± 10 |
| 14 |
± 15 |
| 15 |
± 20 |
| 16 |
± 30 |
|
Б
Интервал тем-
ператур при эксплуатации, ˚С |
| А |
-10...+60 |
| Е |
-30...+60 |
| Б |
-40...+70 |
| Г |
-60...+85 |
|
M
| Температурная нестабильность частоты в интервале температур, х10-6 |
| И |
± 10 |
| К |
± 15 |
| Л |
± 20 |
| М |
± 25 |
| Н |
± 30 |
| П |
± 40 |
| Р |
± 50 |
|
54,3М
| Диапазон номинальных частот, МГц |
от 1 до 200 |
| Нагрузочная способность генератора |
5 ТТЛШ,
15 пФ
30 пФ
50 пФ |
| Выходной сигнал |
КМОП |
Параметры выходного сигнала:
• уровень логического нуля, В, не более
• уровень логической единицы, В, не менее |
0,15 Uп
0,75 Uп |
| Скважность, %, не более |
50 ± 10 % |
| Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более |
5 |
|
|
|
Схема корпуса
 |
 |

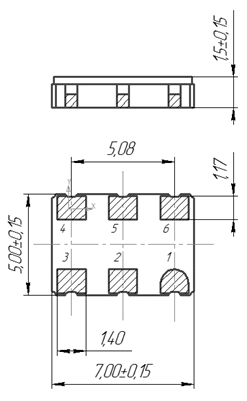

| Корпус СМД7 |

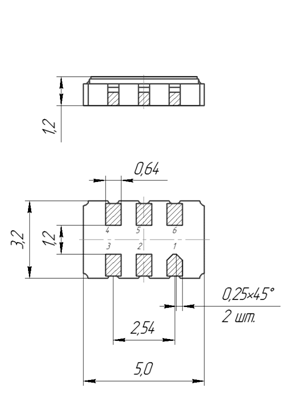

Корпус СМД5 |
Вывод
| Номер вывода |
Назначение вывода |
| 1 |
Не подключен или «1» - включен, «0» - выключен |
| 2,5 |
Технологические, не подключаются |
| 3 |
Общий |
| 4 |
Выход |
| 6 |
+ Uп |
|
3,3
| Напряжение питания, В |
3,3 ± 10 % |
| Нестабильность частоты генератора от напряжения питания на ± 10 % от номинального значения, ×10-6, не более |
± 3 |
Потребляемый ток, мА, не более:
для Сн=15 (30) пФ:
для fном до 60 000 кГц включ.
для fном св. 60 000 кГц до 125 000 кГц
для fном св. 125 000 кГц
для Сн=50 пФ:
для fном до 60 000 кГц включ.
для fном св. 60 000 кГц до 125 000 кГц
для fном св. 125 000 кГц |
10 (15)
20 (22)
30 (32)
40
70
90
|
Стойкость к внешним
воздействующим факторам
| Синосуидальная вибрация |
| Диапазон частот, Гц |
1-2000 |
| Амплитуда ускорения, g |
20 |
| Механический удар одиночного действия |
| Пиковое ударное ускорения, g |
1500 |
| Предельная температура среды, °С |
| • пониженная |
-60 |
| • повышенная |
+85 |
| Повышенная влажность воздуха |
| Относительная влажность при температуре +35°С,% |
100 |
| Генератор герметизирован |
|
|
Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.
* — Генератор ГК261-П-П изготавливается в корпусе СМД7, ГК261-П-П-01 в корпусе СМД5
