ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ТЕРМОКОМПЕНСИРОВАННЫЙ УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ГК256-УТК

Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433531.035 ТУ в корпусах DIL-14 и СМД5

Пример условного обозначения:

Генератор Генератор ГК256-УТК-ДК*-АЕ-30,5М-5

А Интервал температур при эксплуатации, ˚С Л 0...+50 К 0...+70 А -10...+60 Е -30...+60 П -30...+70 Р -30...+85 Б -40...+70 С -40...+85	Е Температурная нестабильность частоты в интервале температур, х10-6 Г ± 0,5 Д ± 1 Г1 ± 1,5 Д1 ± 2 Е ± 2,5 Е1 ± 3 Ж ± 5 Ж1 ± 7,5 И ± 10		30,5М Диапазон номинальных частот, МГц от 6,5 до 52 Точность настройки, х10-6 ± 1 Параметры выходного сигнала: • форма сигнала — напряжение (по пикам) В, не менее — спектральная плотность фазовых шумов при отстройке 1 кГц, дБ/Гц • форма сигнала — уровень логической единицы, В, не менее — уровень логического нуля, В, не более Синус 1,5 130 КМОП 0,9 Uп 0,1 Uп

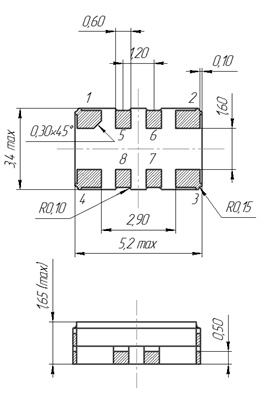

Схема корпуса Корпус СМД5 Корпус DIL-14 Вывод Номер вывода корпуса SMD5 Номер вывода корпуса DIL-14 Назначение вывода 1 1 Электрическая подстройка частоты 2 7 Общий 3 8 Выход 4 14 + Uп 5, 6, 7, 8 - Технологически не подключается			5 Напряжение питания, В 2,7 ± 5 % 3,0 ± 5 % 3,3 ± 5 % 4,0 ± 5 % 5,0 ± 5 % Изменение выходного напряжения в интервалах рабочих температур от значения при температуре (25±2 ), °С,% ± 10 Диапазон подстройки частоты корректором, х10-6, не менее ± 5 Нестабильность частоты при изменении напряжения на выводе коррекции частоты ± 0,01 В х10-6, не более ± 0,1 Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,15 Нагрузка генератора: • для сигнала Синус • для сигнала КМОП 10±20% кОм 10±20% пФ 15±20% пФ Потребляемый ток, мА, не более: при напряжении 5 В 2 Стойкость к внешним воздействующим факторам Синосуидальная вибрация Диапазон частот, Гц 1-500 Амплитуда ускорения, g 10 Механический удар одиночного действия Пиковое ударное ускорения, g 150 Механический удар многократного действия Пиковое ударное ускорения, g 40 Генератор герметизирован

Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.

* — С – * Д – обозначение корпусаDIL-14 (для СМД5 обозначение отсутствует);
К – обозначение выходного сигнала (К-КМОП, С – Синус).
