Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-705, 4-го порядка ФП2П6-705АБ КПГФ.433541.034 ТУ (приемка 5)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гарантир. затухание не менее дБ |
|
| не более ед. | по уровн. дБ | ||||||
| ФП2П6-705 | |||||||
| 18000…45000 | 1 | 200…500 | 1,2 | 2,5 | 4,0 | 20/3 | 35 |
| 1 | 500…1800 | 1,5 | 1,5 | 4,0 | 20/3 | 35 | |
| 1 | 1800…3000 | 1,8 | 1,5 | 4,0 | 20/3 | 35 | |
| 1 | 3000…3500 | 2,0 | 1,5 | 4,0 | 20/3 | 35 | |
| 30000…90000 | 3 | 100…200 | 1,2 | 3,5 | 4,0 | 20/3 | 35 |
| 3 | 200…600 | 1,5 | 2,5 | 4,0 | 20/3 | 35 | |
| 3 | 600…800 | 1,8 | 2,5 | 4,0 | 20/3 | 35 | |
| ФП2П6-705АБ | |||||||
| 18000…45000 | 1 | 200…500 | 1,2 | 4,5 | 4,0 | 40/3 | 55 |
| 1 | 500…1800 | 1,5 | 3,5 | 4,0 | 40/3 | 55 | |
| 1 | 1800…3000 | 1,8 | 3,5 | 4,0 | 40/3 | 55 | |
| 1 | 3000…3500 | 2,0 | 3,5 | 4,0 | 40/3 | 55 | |
| 30000…90000 | 3 | 100…200 | 1,2 | 8,0 | 4,0 | 40/3 | 55 |
| 3 | 200…600 | 1,5 | 6,0 | 4,0 | 40/3 | 55 | |
| 3 | 600…800 | 1,8 | 6,0 | 4,0 | 40/3 | 55 | |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-705 |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |

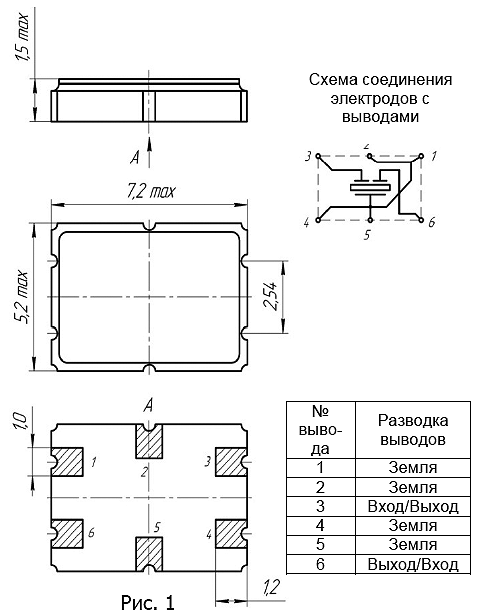

Тип корпуса рис. |

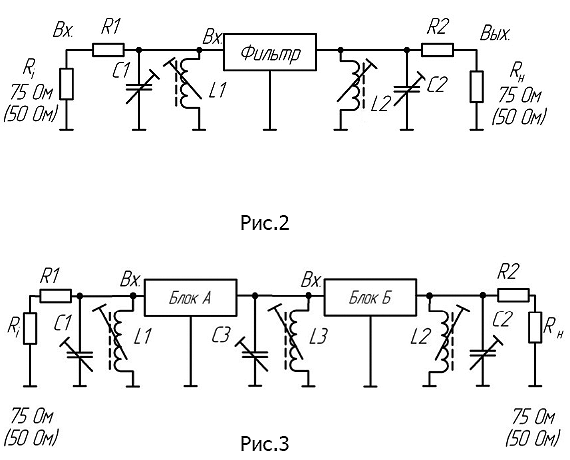

Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
|||
| не более ед. | по уровн. дБ | R1,R2 Ом |
C1,C2 пФ |
L1 L2 L4 L3 мкГн |
||||||||||
| 62,5М-27-3Б | 62500 | 3 | 27,0 | 1,5 | 2,5 | 4,0 | 20/3 | 35 | 1 | 2 | Б | 3,0 | подстр. | 0,4 |
| 62,5М-27-3Б | 62500 | 3 | 21,5 | 1,5 | 6,0 | 4,0 | 40/3 | 55 | 1 | 3 | Б | 3,0 | подстр. | 0,4 |
 |
 |
Примечание: Фильтр ФП2П6-705АБ состоит из двух блоков. Конструкция блока соответствует конструкции фильтра ФП2П6-705
Обозначение интервалов рабочих температур: А- (-10...60) °C. ; Б (-30...60) °C.
Пример условного обозначения фильтра ФП2П6-705 2-го порядка на номинальную частоту 20,0 МГц с
номинальной полосой пропускания по уровню 3 дБ 4 кГц, работающего на первом порядке механических
колебаний в интервале температур от минус 30 до 60 °С (Б):
Фильтр ФП2П6-705-20,0М-4-1Б КПГФ.433541.034 ТУ
