Фильтр полосовой пьезоэлектрический кварцевый монолитный ФП2П6-616-Ш (2 порядок), ФП2П6-616АБ-Ш (4 порядок), ФП2П6-616АБВ-Ш (6 порядок)
КПГФ.433541.006 ТУ-Д3 (приемка 5)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Верхний уровень относител. затухания, дБ |
Гарантир. затухание не менее дБ |
Тип корпуса рис.1 |

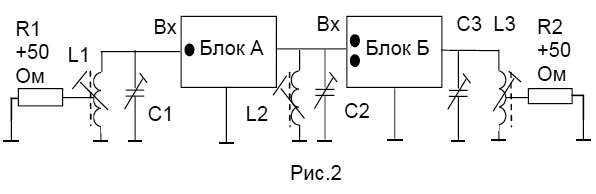

Схема вкл. рис. |
| ФП2П6-616-Ш | ||||||||
| 30000…90000 | 3 | 800…950 | 2,3 | 2,5 | 20 | 35 | МН,МР | 2 |
| ФП2П6-616АБ-Ш | ||||||||
| 30000…90000 | 3 | 800…950 | 2,3 | 6,0 | 40 | 55 | МН,МР | 2 |
| ФП2П6-616АБВ-Ш | ||||||||
| 30000…90000 | 3 | 800…950 | 2,3 | 8,5 | 60 | 75 | МН,МР | 2 |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-616АБ-Ш- |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
|||
| R1,R2 Ом |
C1,C4 C3 пФ |
L1 L4 L3 мкГн |
L2 L5 мкГн |
|||||||||
| МН-65,0М-60-3А | 65000 | 3 | 60 | 2,3 | 6,0 | МH | 2 | А | 3,5 | подб. | 0,4. | 0,16 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (ГОСТ РВ 20.39.412)
- Климатическое исполнение В (ГОСТ 15150)
- Вибрация 20g
- Механический удар одиночного действия 1500g
- Механический удар многократного действия 150g
- Акустический шум 160дБ
- Линейное ускорение 500g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет
 |
 |
Обозначение интервалов рабочих температур: А- (-10…60)°С; Б- (-30…60)°С; В- (-40…70)°С; Д- (-60…85)°С.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-616АБ-Ш 4-го порядка на номинальную частоту 65,0 МГц с номинальной полосой пропускания 60 кГц по уровню 3 дБ в корпусе типа МН для работы в интервале температур -10…+60 °С:
Фильтр ФП2П6-616АБ-Ш-МН-65,0М-60-А КПГФ.433541.006 ТУ-Д3
