Фильтр полосовой пьезоэлектрический кварцевый монолитный ФП2П6-616-С (2 порядок), ФП2П6-616АБ-С (4 порядок), ФП2П6-616АБВ-С (6 порядок) КПГФ.433541.006 ТУ-Д1 (приемка 5)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Верхний уровень относител. затухания, дБ |
Гарантир. затухание не менее дБ |

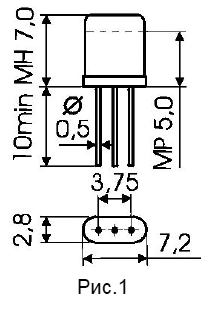

Тип корпуса рис.1 |

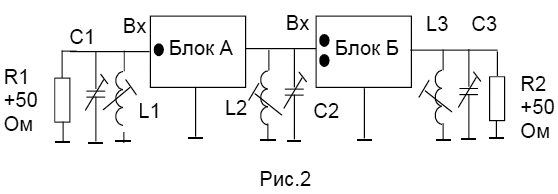

Схема вкл. рис. |
| ФП2П6-616-С | ||||||||
| 30000…70000 | 1 | 700…1200 | 1,0 | 2,0 | 20 | 35 | МН,МР | - |
| 1 | 1200…1700 | 1,5 | 2,0 | 20 | 35 | МН,МР | - | |
| 1 | 1700…2000 | 2,0 | 2,0 | 20 | 35 | МН,МР | - | |
| ФП2П6-616АБ-С | ||||||||
| 30000…70000 | 1 | 700…1200 | 1,0 | 3,5 | 40 | 45 | МН,МР | 2 |
| 1 | 1200…1700 | 1,5 | 3,5 | 40 | 55 | МН,МР | 2 | |
| 1 | 1700…2000 | 2,0 | 3,5 | 40 | 55 | МН,МР | 2 | |
| ФП2П6-616АБВ-С | ||||||||
| 30000…70000 | 1 | 700…1200 | 1,0 | 5,0 | 60 | 75 | МН,МР | - |
| 1 | 1200…1700 | 1,5 | 5,0 | 60 | 75 | МН,МР | - | |
| 1 | 1700…2000 | 2,0 | 5,0 | 60 | 75 | МН,МР | - | |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-616АБ-С- |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
|||
| R1,R2 Ом |
C1,C4 пФ |
C2,C3 пФ |
L1 L4 L2 L3 (L5 L6) мкГн |
|||||||||
| МР-60,215М-100-Б | 60215 | 1 | 100 | 1,5 | 2,5 | МР | 2 | Б | 15,0 | подб. | подб. | 0,45 |
| МР-60,215М-100-Д | 60215 | 1 | 100 | 1,5 | 2,5 | МР | 2 | Д | 15,0 | подб. | подб. | 0,45 |
| МР-60,24М-100-Б | 60240 | 1 | 100 | 1,5 | 2,5 | МР | 2 | Б | 15,0 | подб. | подб. | 0,45 |
| МР-60,24М-100-Д | 60240 | 1 | 100 | 1,5 | 2,5 | МР | 2 | Д | 15,0 | подб. | подб. | 0,45 |
| МР-60,34М-100-Д | 60340 | 1 | 100 | 1,5 | 2,5 | МР | 2 | Д | 15,0 | подб. | подб. | 0,45 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (ГОСТ РВ 20.39.412)
- Климатическое исполнение В (ГОСТ 15150)
- Вибрация 20g
- Механический удар одиночного действия 1500g
- Механический удар многократного действия 150g
- Акустический шум 160дБ
- Линейное ускорение 500g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет
 |
 |
Обозначение интервалов рабочих температур: А- (-10…60)°С; Б- (-30…60)°С; В- (-40…70)°С; Д- (-60…85)°С.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-616АБ-С на номинальную частоту 60,215 МГц с номинальной полосой пропускания 100 кГц по уровню 3 дБ в корпусе типа МР для работы в интервале температур -60…+85 °С:
Фильтр ФП2П6-616АБ-С-МР-60,215М-100-Д КПГФ.433541.006 ТУ-Д1
