Фильтр полосовой пьезоэлектрический кварцевый монолитный 6-го порядка ФП2П6-616АБВ КПГФ.433541.006 ТУ (-Д2) (приемка 5)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гарантир. затухание не менее дБ |
Тип корпуса рис.1 |

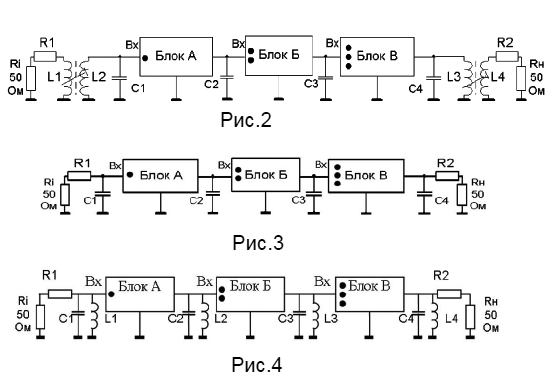

Схема вкл. рис. |
|
| не более ед. | по уровн. дБ | ||||||||
| 20000…45000 (в диапазоне 19000…20000 по КПГФ.433541.006 ТУ-Д2) |
1 | 200…500 | 1,0 | 7,0 | 3,2 | 60/3 | 75 | МН,МР | 2 |
| 1 | 500…750 | 1,3 | 5,5 | 3,0 | 60/3 | 75 | МН,МР | 2 | |
| 1 | 750…1100 | 1,5 | 5,5 | 2,75 | 60/3 | 75 | МН,МР | 2 | |
| 1 | 1100…1800 | 1,5 | 5,5 | 3,0 | 60/3 | 75 | МН,МР | 3 | |
| 1 | 1800…3000 | 2,0 | 5,5 | 3,0 | 60/3 | 75 | МН,МР | 3 | |
| 1 | 3000…3500 | 2,3 | 5,5 | 3,0 | 60/3 | 75 | МН,МР | 3 | |
| 30000…90000 | 3 | 100…200 | 1,0 | 11,5 | 3,0 | 60/3 | 75 | МН,МР | 4 |
| 3 | 200…600 | 1,5 | 8,5 | 3,0 | 60/3 | 75 | МН,МР | 4 | |
| 3 | 600…800 | 2,0 | 8,5 | 3,0 | 60/3 | 75 | МН,МР | 4 | |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-616АБВ- |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Тип корпуса рис. |

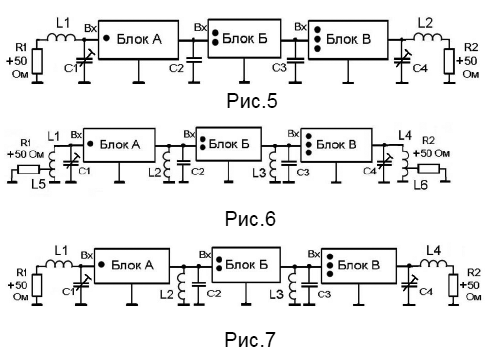

Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
||||
| не более ед. | по уровн. дБ | R1,R2 Ом |
C1,C4 пФ |
C2,C3 пФ |
L1 L4 L2 L3 (L5 L6) мкГн |
|||||||||
| МН-23,0М-30-1Д | 23000 | 1 | 30 | 1,5 | 5,5 | 3,0 | 60/3 | МН | 2 | Д | 220 | - | 2,4 | 0,7 3,5 |
| МН-26,075М-36-1Д | 26075 | 1 | 36 | 1,5 | 5,5 | 3,0 | 60/3 | МН | 5 | Д | 280 | 7,0 | 3,0 | 4,2 4,2 |
| МН-26,075М-81-1Д | 26075 | 1 | 81 | 2,3 | 5,5 | 3,0 | 60/3 | МН | 7 | Д | 280 | 3,0 | 12,0 | |
| МР-40,125М-15-1Б | 40125 | 1 | 15 | 1,0 | 7,0 | 3,2 | 60/3 | МР | 3 | Д | 750 | 3,5 | 10,0 | - |
| МР-40,13М-15-1Б | 40130 | 1 | 15 | 1,0 | 7,0 | 3,2 | 60/3 | МР | 3 | Б | 750 | 3,5 | 10,0 | - |
| МР-44,775М-15-1Д | 44775 | 1 | 15 | 1,0 | 7,0 | 3,2 | 60/3 | МР | 3 | Д | 680 | 6,0 | 10,0 | - |
| МР-44,775М-27-1Д | 44775 | 1 | 27 | 1,3 | 3,5 | 3,0 | 60/3 | МР | 3 | Д | 910 | 3,5 | 5,6 | - |
| МН-53,3847М-9-3А МН-53,4147М-9-3А МН-53,4447М-9-3А |
53384,7 54184,7 54484,7 |
3 | 9 | 1,0 | 11,5 | 3,0 | 60/3 | МН | 4 | А | 960 | подб. | подб. | 0,45 0,45 |
| МН-54,177М-6-3А | 54117 | 3 | 6 | 1,0 | 11,5 | 3,0 | 60/3 | МН | 4 | А | 420 | подб. | подб. | 0,45 0,45 |
| МН-70,0М-40-3Д | 70000 | 3 | 40 | 1,5 | 8,5 | 3,0 | 60/3 | МН | 6 | Д | 2000 | подб. | подб. | 0,4 0,13 |
| МР-89,3М-27-3Д | 89300 | 3 | 27 | 1,5 | 8,5 | 3,0 | 60/3 | МР | 4 | Д | 1800 | подб. | подб. | 0,45 0,45 |
 |
 |
 |
Обозначение интервалов рабочих температур: А- (-10...60)°С; Б- (-30...60)°С; В- (-40...70)°С; Д- (-60...85)°С.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-616АБВ на номинальную частоту 70,0 МГц по 3-му порядку механических колебаний с номинальной полосой пропускания 40,0 кГц по уровню 3 дБ в корпусе типа МН для работы в интервале температур -60...+85 °С (Д):
Фильтр ФП2П6-616АБВ-МН-70,0М-40-3Д КПГФ.433541.006 ТУ
