Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-616 КПГФ.433541.006 ТУ (-Д2) (приемка 5)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гарантир. затухание не менее дБ |
Тип корпуса рис.1 |

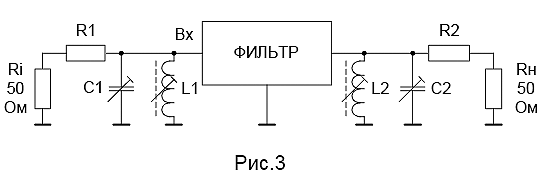

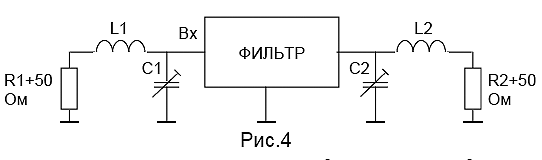

Схема вкл. рис. |
|
| не более ед. | по уровн. дБ | ||||||||
| 19000…45000 (в диапазоне 19000…20000 по КПГФ.433541.006 ТУ-Д2) |
1 | 200…500 | 1,0 | 2,5 | 3,2 | 20/3 | 35 | МН,МР | 2 |
| 1 | 500…750 | 1,3 | 1,5 | 3,0 | 20/3 | 35 | МН,МР | 2 | |
| 1 | 750…1100 | 1,5 | 1,5 | 2,75 | 20/3 | 35 | МН,МР | 2,3 | |
| 1 | 1100…1800 | 1,3 | 1,5 | 3,0 | 20/3 | 35 | МН,МР | 3,4 | |
| 1 | 1800…3000 | 1,5 | 1,5 | 3,0 | 20/3 | 35 | МН,МР | 3,4 | |
| 1 | 3000…3500 | 2,0 | 1,5 | 3,0 | 20/3 | 35 | МН,МР | 3,4 | |
| 1 | 3500…5700 | 2,3 | 1,5 | 3,0 | 20/3 | 35 | МН,МР | 3,4 | |
| 30000…90000 | 3 | 100…200 | 1,0 | 3,5 | 3,0 | 20/3 | 35 | МН,МР | 3 |
| 3 | 200…600 | 1,5 | 2,5 | 3,0 | 20/3 | 35 | МН,МР | 3 | |
| 3 | 600…800 | 2,0 | 2,5 | 3,0 | 20/3 | 35 | МН,МР | 3 | |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-616- |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
|||
| не более ед. | по уровн. дБ | R1,R2 Ом |
C1,C2 пФ |
L1 L2 мкГн |
||||||||||
| Н-МН-19,622М-18-1Д | 19622 | 1 | 18,0 | 1,5 | 1,5 | 2,75 | 20/3 | 35 | МН | 2 | Д | 1900 | 5,3 | - |
| МН-20,0М-18-1Р | 20000 | 1 | 18,0 | 1,5 | 3,5 | 2,75 | 20/3 | 35 | МН | 2 | Р | 2000 | 5,0 | - |
| МН-26,075М-81-1Д | 26075 | 1 | 81,0 | 2,0 | 1,5 | 3,0 | 20/3 | 35 | МН | 4 | Д | 280 | 5,0 | 5,2 |
| МР-30,0М-18-1Д | 30000 | 1 | 18,0 | 1,3 | 1,5 | 3,0 | 20/3 | 35 | МН | 2 | Д | 1500 | 4,9 | - |
| МР-32,0М-18-1Р | 32000 | 1 | 18,0 | 1,3 | 3,5 | 3,0 | 20/3 | 35 | МР | 2 | Р | 1200 | 4,3 | - |
| МР-38,4М-18-1Р | 38400 | 1 | 18,0 | 1,0 | 4,5 | 3,2 | 20/3 | 35 | МР | 2 | Р | 390 | 6,8 | - |
| МР-40,0М-18-1Р | 40000 | 1 | 18,0 | 1,0 | 4,5 | 3,2 | 20/3 | 35 | МР | 2 | Р | 390 | 6,8 | - |
| МН-44,4М-15-1Р | 44400 | 1 | 15,0 | 1,0 | 2,5 | 3,2 | 20/3 | 35 | МН | 2 | Р | 470 | 3,5 | - |
| МН-62,5М-18-3Д | 62500 | 3 | 18,0 | 1,5 | 2,5 | 3,0 | 20/3 | 35 | МН | 3 | Д | 1500 | - | 0,45 |
| МН-65,0М-18-3Д | 65000 | 3 | 18,0 | 1,5 | 2,5 | 3,0 | 20/3 | 35 | МН | 3 | Д | 1500 | - | 0,45 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (ГОСТ РВ 20.39.412)
- Климатическое исполнение В (ГОСТ 15150)
- Вибрация 20g
- Механический удар одиночного действия 1500g
- Механический удар многократного действия 150g
- Акустический шум 160дБ
- Линейное ускорение 500g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет
 |
 |
 |
 |
Обозначение интервалов рабочих температур: А- (-10...60)°С; Б- (-30...60)°С; В- (-40...70)°С; Д- (-60...85)°С.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-616 на номинальную частоту 62,5 МГц по 3-му порядку механических колебаний с номинальной полосой пропускания 18,0 кГц по уровню 3 дБ в корпусе типа МН для работы в интервале температур -60...+85 °С:
Фильтр ФП2П6-616-МН-62,5М-18-3Д КПГФ.433541.006 ТУ
