Фильтр полосовой пьезоэлектрический кварцевый монолитный ФП2П6-616АБ-П (4 порядок), ФП2П6-616АБВ-П (6 порядок) КПГФ.433541.006 ТУ-Д4 (приемка 5)
Диапазонные значения электрических параметров
| Тип фильтра | Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Гарантир. затухание не менее дБ |
Верхний уровень относит. затухания, дБ |

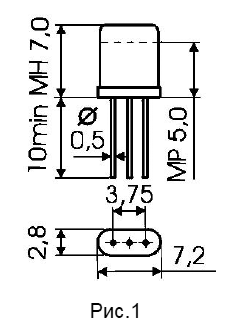

Тип корпуса рис.1 |

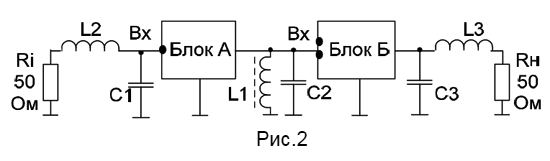

Схема вкл. рис. |
| ФП2П6-616АБ-П | 20000…45000 | 1 | 3500…4100 | 2,5 | 3,5 | 55 | 40 | МН,МР | 2 |
| ФП2П6-616АБВ-П | 20000…45000 | 1 | 3500…4100 | 2,5 | 5,5 | 75 | 60 | МН,МР | - |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-616АБ-П- |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
||||
| R1,R2 Ом |
C1,C3 пФ |
C2 пФ |
L1 L3 мкГн |
L2 мкГн |
|||||||||
| МР-44,6875М-180-1Б | 446875 | 1 | 180 | 2,5 | 3,5 | МР | 2 | Б | 0 | 8,0 | подбир. | 2,3 | 1,5 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (ГОСТ РВ 20.39.412)
- Климатическое исполнение В (ГОСТ 15150)
- Вибрация 20g
- Механический удар одиночного действия 1500g
- Механический удар многократного действия 150g
- Акустический шум 160дБ
- Линейное ускорение 500g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет
 |
 |
Обозначение интервалов рабочих температур: А- (-10...60)°С; Б- (-30...60)°С; В- (-40...70)°С; Д- (-60...85)°С.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-616АБ-П 4-го порядка на номинальную частоту 44,6875 МГц с номинальной полосой пропускания 180 кГц по уровню 3 дБ в корпусе типа МР для работы в интервале температур-30...+60 °С:
Фильтр ФП2П6-616АБ-П-МР-44,6875М-180-Б КПГФ.433541.006 ТУ-Д3
