Фильтр полосовой пьезоэлектрический кварцевый монолитный 6-го порядка ФП2П6-570АБВ КЖДГ.433541.009 ТУ (приемка 1)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гарантир. затухание не менее дБ |

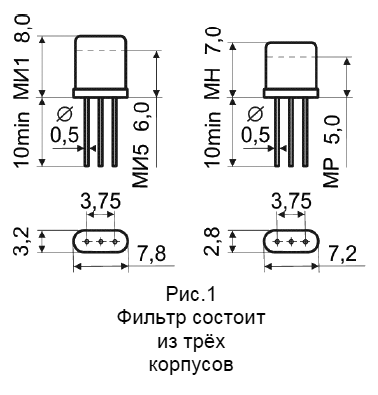

Тип корпуса рис.1 |

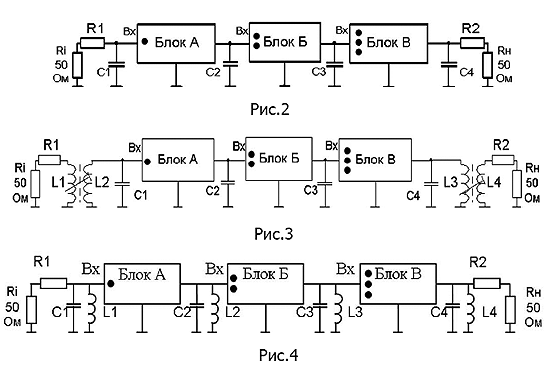

Схема вкл. рис. |
|
| не более ед. | по уровн. дБ | ||||||||
| 20000…45000 | 1 | 200…500 | 1,0 | 7,0 | 3,2 | 60/3 | 75 | ММ,МН,МР | 2 |
| 1 | 500…750 | 1,3 | 5,5 | 3,0 | 60/3 | 75 | ММ,МН,МР | 2 | |
| 1 | 750…1100 | 1,5 | 5,5 | 2,75 | 60/3 | 75 | ММ,МН,МР | 3 | |
| 1 | 1100…1800 | 1,5 | 5,5 | 3,0 | 60/3 | 75 | ММ,МН,МР | 3 | |
| 1 | 1800…3000 | 2,0 | 5,5 | 3,0 | 60/3 | 75 | ММ,МН,МР | 3 | |
| 1 | 3000…3500 | 2,3 | 5,5 | 3,0 | 60/3 | 75 | ММ,МН,МР | 4 | |
| 30000…90000 | 3 | 100…200 | 1,0 | 11,5 | 3,0 | 60/3 | 75 | ММ,МН,МР | 4 |
| 3 | 200…600 | 1,5 | 8,5 | 3,0 | 60/3 | 75 | ММ,МН,МР | 4 | |
| 3 | 600…800 | 2,0 | 8,5 | 3,0 | 60/3 | 75 | ММ,МН,МР | 4 | |
| 90000…140000 | 5 | 120…220 | 2,0 | 11,5 | 3,2 | 60/3 | 75 | МИ1, МИ5, МР | 4 |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-570АБВ- |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Тип корпуса рис. |
Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
||||
| не более ед. | по уровн. дБ | R1,R2 Ом |
C1,C3 пФ |
C2 пФ |
L1 L2 L1 L4 L2 L3 мкГн |
|||||||||
| МН-23,0М-7,5-1Д | 23000 | 1 | 7,5 | 1,0 | 7,0 | 3,2 | 60/3 | МН | 2 | Д | 430 | 3,5 | 19,5 | - |
| МН-23,0М-15-1Д | 23000 | 1 | 15 | 1,3 | 5,5 | 3,0 | 60/3 | МН | 2 | Д | 1100 | 3,5 | 8,2 | - |
| МН-23,0М-20-1Д | 23000 | 1 | 20 | 1,5 | 5,5 | 2,75 | 60/3 | МН | 2 | Д | 1500 | 3,5 | 6,8 | - |
| МН-23,0М-30-1Д | 23000 | 1 | 30 | 1,5 | 5,5 | 3,0 | 60/3 | МН | 3 | Д | 220 | * | 2,4 | 0,7 3,5 |
| МН-23,0М-35-1Д | 23000 | 1 | 35 | 1,5 | 5,5 | 3,0 | 60/3 | МН | 3 | Д | 330 | * | 1,8 | 0,7 3,5 |
| МН-23,0М-50-1Д | 23000 | 1 | 50 | 2,0 | 5,5 | 3,0 | 60/3 | МН | 3 | Д | 470 | * | 0,8 | 0,7 3,5 |
| МН-23,0М-60-1Д | 23000 | 1 | 60 | 2,0 | 5,5 | 3,0 | 60/3 | МН | 3 | Д | 470 | * | 0,7 | 0,7 3,5 |
| МН-40,125М-15-1Р | 40125 | 1 | 15 | 1,0 | 7,0 | 3,2 | 60/3 | МН | 2 | Р | 750 | 3,5 | 10,0 | - |
| МН-40,13М-15-1Р | 40125 | 1 | 15 | 1,0 | 7,0 | 3,2 | 60/3 | МН | 2 | Р | 750 | 3,5 | 10,0 | - |
| МР-123,0М-24-5Б | 123000 | 5 | 24 | 2,0 | 6,6 | 3,2 | 60/3 | МН | 4 | Б | 2400 | * | * | 0,4 |
| МР-136,95М-25-5Б | 136950 | 5 | 25 | 2,0 | 6,6 | 3,2 | 60/3 | МН | 4 | Б | 1800 | * | * | 0,4 |
| МИ5-123,0М-24-5Б | 123000 | 5 | 24 | 2,0 | 6,6 | 3,2 | 60/3 | МИ5 | 4 | Б | 2400 | * | * | 0,4 |
| МИ5-136,95М-25-5Б | 136950 | 5 | 25 | 2,0 | 6,6 | 3,2 | 60/3 | МИ5 | 4 | Б | 1800 | * | * | 0,4 |
* - Значения подбираются при настойке контуров на номинальную частоту фильтра
 |
 |
Обозначение интервалов рабочих температур : А- (-10...60) °С; Р- (-25...55) °С; Д- (-60...85) °С.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-570АБВ на номинальную частоту 36,0 МГц по 1-му порядку механических колебаний с номинальной полосой пропускания 15,0 кГц по уровню 3 дБ в корпусе типа МН для работы в интервале температур -60...+85 °С (Д):
Фильтр ФП2П6-570АБВ-МН-36,0М-15-1Д КЖДГ.433541.009 ТУ
