Фильтр полосовой пьезоэлектрический кварцевый монолитный ФП2П6-570АБ-Т (4-го порядка) КЖДГ.433541.009 ТУ -Д (приемка 1) ФП2П6-570АБ-С (4-го порядка) КЖДГ.433541.009 ТУ -Д2 (приемка 1)
Фильтры освоенные в производстве
| Тип изделия ФП2П6-570АБ |
Номин. частота, кГц |
Пор. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |

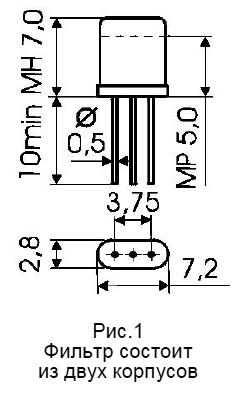

Тип корпуса рис. |

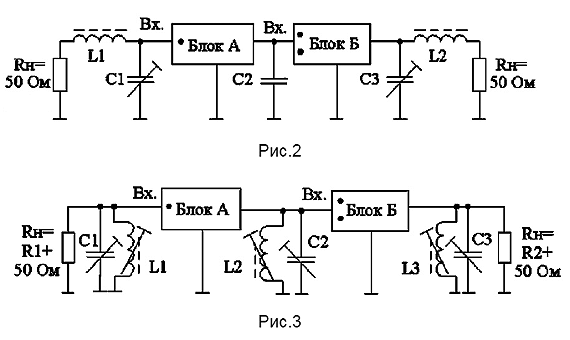

Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
|||
| не более ед. | по уровн. дБ | R1,R2 Ом |
C1,C2 пФ |
L1,L2 L3 мкГн |
|||||||||
| -Т | 44775 | 1 | 16,0 | 0,5 | 2,5 | - | - | МР | 2 | -45…+85 | 2400 | 22 | 11,2 0,59 |
| -С-60,215М-100 | 60215 | 1 | 100,0 | 1,5 | 3,5 | 3,8 | 40/3 | МР | 3 | -60…+85 | 9100 | * | 0,45 |
| -С-60,240М-100 | 60240 | 1 | 100,0 | 1,5 | 3,5 | 3,8 | 40/3 | МР | 3 | -60…+85 | 9100 | * | 0,45 |
* - Значения подбираются при настойке контуров на номинальную частоту фильтра
 |
 |
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-570АБ-Т на номинальную
частоту 44,775 МГц с номинальной полосой пропускания 16 кГц по уровню 3 дБ в корпусе типа МР для
работы в интервале температур -45...+85 °С:
Фильтр ФП2П6-570АБ-Т КЖДГ.433541.009 ТУ -Д
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-570АБ-С на номинальную
частоту 60,215 МГц с номинальной полосой пропускания 100 кГц по уровню 3 дБ в корпусе типа МР для
работы в интервале температур -60...+85 °С:
Фильтр ФП2П6-570АБ-С-60,215М-100 КЖДГ.433541.009 ТУ -Д1
