Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-567 КЖДГ.433541.008 ТУ (приемка 1)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Полоса пропускания по уровню 3дБ, не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |
Интервал рабочих темпер. °С |

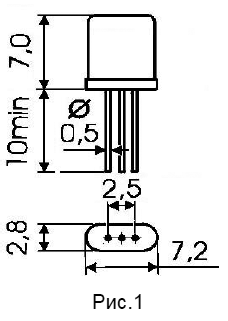

Тип корпуса рис. |

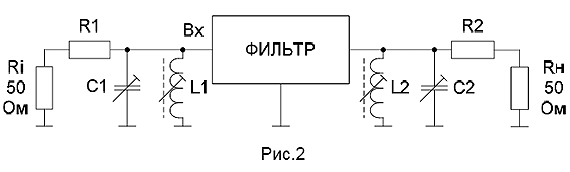

Схема вкл. рис. |
|
| не более ед. | по уровн. дБ | |||||||||
| 39000…80000 | 3 | 7,5; 9,0; 12,0; 15,0; 18,0; 22,0; 24,0; 26,6 |
2,0 | 3,0 | 3,0 | 20/3 | 40 | -60…+85 | 1 | 2 |
Фильтры освоенные в производстве
| Тип изделия ФП2П6-567 |
Номин. частота, кГц |
Поряд. мех. колеб. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Нагрузки фильтра |
|||
| не более ед. | по уровн. дБ | R1,R2 Ом | C1,C2 пФ | L1 L2 L4 L3 мкГн |
|||||||||
| -44,4M-15 | 44400 | 3 | 15,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 3000 | 18…33 | 0,5…0,6 |
| -45,0M-15 | 45000 | 3 | 15,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 3000 | 18…33 | 0,5…0,6 |
| -45,0M-18 | 45000 | 3 | 18,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 3000 | 18…33 | 0,5…0,6 |
| -57,2M-22 | 57200 | 3 | 22,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 15…27 | 0,4…0,5 |
| -57,3M-22 | 57300 | 3 | 22,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 15…27 | 0,4…0,5 |
| -57,4M-22 | 57400 | 3 | 22,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 15…27 | 0,4…0,5 |
| -58,0M-18 | 58000 | 3 | 18,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 15…27 | 0,4…0,5 |
| -62,5M-12 | 62500 | 3 | 12,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1000 | 13…25 | 0,4…0,5 |
| -62,5M-18 | 62500 | 3 | 18,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 13…25 | 0,4…0,5 |
| -62,5M-26,6 | 62500 | 3 | 26,6 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 13…25 | 0,4…0,5 |
| -65,0M-18 | 65000 | 3 | 18,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 13…25 | 0,4…0,5 |
| -75,0M-18 | 75000 | 3 | 18,0 | 2,0 | 3,0 | 3,0 | 20/3 | 40 | 1 | 2 | 1500 | 2…12 | 0,5…0,65 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. М4 ОСТ 206.880)
- Климатическое исполнение УХЛ (ГОСТ15150)
- Вибрация 5g
- Механический удар одиночного действия 150g
- Механический удар многократного действия 15g
- Линейное ускорение 150 g
Требования по надёжности
- Минимальная наработка 30 000 часов
- Cрок хранения 20 лет
 |
 |
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-567 на
номинальную частоту 60,0 Мгц с номинальной полосой пропускания 15,0 кГц по уровню 3 дБ :
Фильтр ФП2П6-567-60,0М-15 КЖДГ.433541.008 ТУ
