Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-560 КЖДГ.433541.003 ТУ (приемка 1)
| Тип изделия | Номин. частота, кГц |
Порядок механ. колебан. |
Полоса пропуск. по ур. 3 дБ кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |

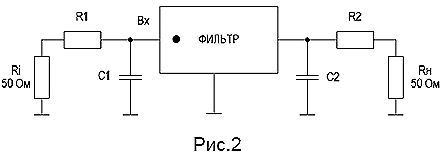

Схема вкл. рис. |
Интер- вал рабочих темпе- ратур °С |
Тип корп. рис. |
Нагрузки фильтра |
||
| не более ед. | по уровн. дБ | R1,R2 Ом | C1,C2 пФ | ||||||||||
| ФП2П6-560 | 10700 | 1 | 10±1,5 | 2,0 | 2,0 | 2,7 | 20/3 | 40 | 2 | -10…+55 | 1 | 680 | 8,0 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. М5 ОСТ II 206.810)
- Климатическое исполнение УХЛ категория размещения 2.1 (ГОСТ 15150)
- Вибрация 1…200 Гц, 5g
- Механический удар многократного действия 40g
Требования по надёжности
- Минимальная наработка 10 000 часов
- Cрок хранения 10 лет
 |
 |
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-560: Фильтр ФП2П6-560 КЖДГ.433541.003 ТУ
