Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-556, 4-го порядка ФП2П6-556АБ КЖДГ.433541.007 ТУ (приемка 1)
| Тип изделия | Номин. частота, кГц |
Порядок мех. колеб. |
Диапазон полос пропускания по ур. 3дБ х10-6 fном кГц |
Неравн. в полосе пропуск., дБ |
Внос. затухан. в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гарант. затух., не менее дБ |

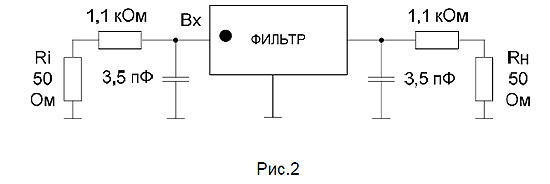

Схема вкл. рис. |
Интер. рабоч. темпер. °С |

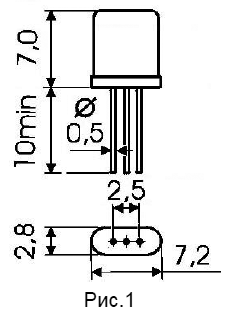

Тип корп. рис. |
|
| не более ед. | по уровн. дБ | ||||||||||
| ФП2П6-556 | 20000…22000 | 1 | 500…750 | 1,3 | 1,5 | 3,0 | 20/3 | 40 | 2 | -10…60 -40…70 |
рис. 1 |
| 750…1100 | 1,5 | 1,5 | 2,75 | ||||||||

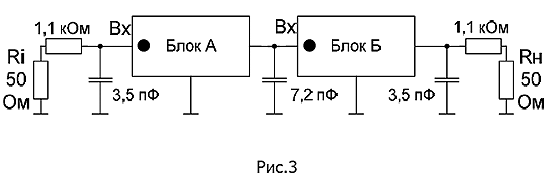

| ФП2П6-556АБ | 20000…22000 | 1 | 500…750 | 1,3 | 2,5 | 3,0 | 40/3 | 65 | 3 | -60…85 | 2 блока по рис. 1 |
| 750…1100 | 1,5 | 2,5 | 2,75 | ||||||||
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр.М6 ГОСТ 20.57.406)
- Климатическое исполнение УХЛ (ГОСТ 15150 )
- Вибрация 10g
- Механический удар одиночного действия 500g
- Механический удар многократного действия 150g
- Линейное ускорение 100g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет
 |
 |
 |
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-556 на частоту 21400кГц с полосой пропускания 16 кГц для интервала рабочих температур -40…+70 °С (В): Фильтр ФП2П6-556-В-21,4М-16 КЖДГ.433541.007 ТУ
