Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-326, 10-го порядка ФП2П4-272 аЦО.206.091 ТУ (приемка 5)
Диапазонные значения электрических параметров
| Тип изделия |
Номин. частота, кГц |
Порядок мех. колеб. |
Полоса пропуск. по уровню 6 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Затух. в полосе пропуск., не более дБ |
Относит. затух. в диапаз. fном ±500 кГц не менее дБ |
Коэффициент прямоугольности |
Гарант. затух., не менее дБ |

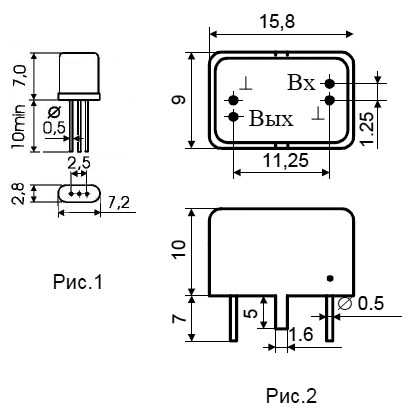

Тип корп. рис. |

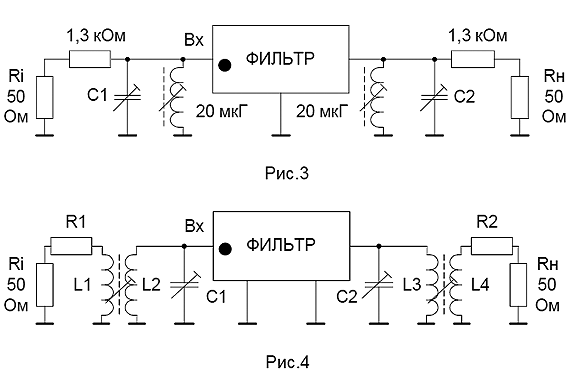

Схема вкл. рис. |
|
| не более ед. | по уровн. дБ | ||||||||||
| ФП2П6-326 | 20000…22000 | 1 | 15,0 | 1,0 | 8,0 | 20,0 | - | - | 40 | 1 | 3 |
| 1 | 18,0 | 1,0 | 8,0 | 20,0 | - | - | 40 | 1 | 3 | ||
| ФП2П4-272 | 21400 | - | 18,0 | 2,0 | 10,0 | - | 2,75 | 95/3 | 95 | 2 | 4 |
Примечание: в аЦ0.206.091 ТУ могут быть введены любые исполнения фильтров ФП2П4-557
| Нагрузки фильтра ФП2П4-272 | ||
| R1, R2 Ом |
C1, C2 пФ |
L1 L2 L4 L3 мкГн |
| 470 | - | 0,3 1,2 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. 2, ОСТ B II 0048-85)
- Климатическое исполнение В (ГОСТ 15150)
- Вибрация 1…2000 Гц, 10g
- Механический удар одиночного действия 500g
- Механический удар многократного действия 150g
- Акустический шум 50…10 000 Гц, 150 дБ,
- Линейное ускорение 20g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 20 лет
 |
 |
Интервал рабочих температур -60...+85 (Д) °C.
Методика измерения параметров затухания передачи и вносимого затухания фильтра ФП2П4-272 различны.
Примерное соответствие 10дБ - 4дБ.
Пример обозначения фильтра при заказе и в конструкторской документации::
Фильтр ФП2П6-326-Д-21,4М-15 аЦ0.206.091 ТУ
Фильтр ФП2П4-272-21,4М-18 аЦ0.206.091 ТУ
