Фильтр полосовой пьезоэлектрический кварцевый монолитный 6-го порядка ФП2П4-683 и 4-го порядка ФП2П4-683-01 КПГФ.433541.019 ТУ (приемка 5)
Диапазонные значения электрических параметров
| Фильтр (порядок) |
Диапазон номин. частот, кГц |
Диапазон полос пропускания по ур. 3дБ х10-6 fном кГц |
Неравн. в полосе пропуск., дБ |
Внос. затухан. в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гарант. затух., не менее дБ |

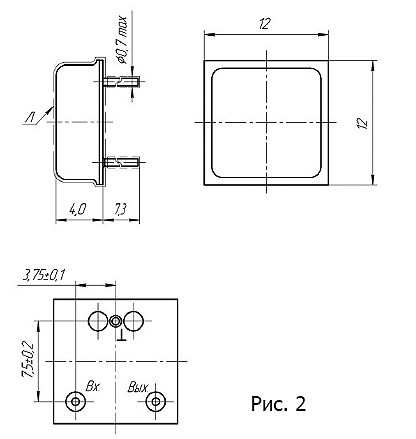

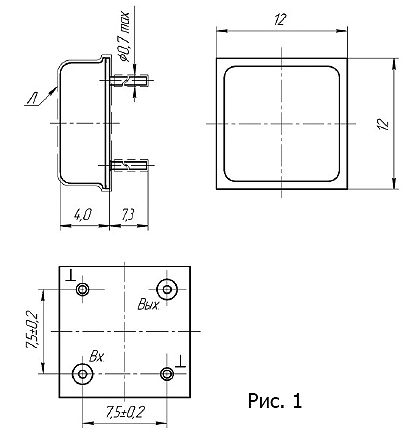

Тип корп. рис. |
Схема вкл. рис. |
Изменение ГВЗ в полосе частот fн±0,4Δf, мкс |
Изменение ГВЗ в полосе частот fн±0,5Δf, мкс |
|
| не более ед. | по уровн. дБ | ||||||||||
| ФП2П4-683 (6 порядок) |
18000…27000 | 300…500 | 1,5 | 4,0 | 3,0 | 60/3 | 75 | 1 | 3 | ±12 | ±35 |
| 500…750 | 1,5 | 3,0 | |||||||||
| 750…1800 | 1,8 | 3,0 | |||||||||
| 1800…3300 | 2,2 | 3,0 | |||||||||
| ФП2П4-683-01 (4 порядок) |
18000…27000 | 300…500 | 1,5 | 3,0 | 3,0 | 40/3 | 55 | 2 | 4 | ±12 | ±35 |
| 500…750 | 1,5 | 2,0 | |||||||||
| 750…1800 | 1,8 | 2,0 | |||||||||
| 1800…3300 | 2,2 | 2,0 | |||||||||
Фильтры освоенные в производстве
| Тип фильтра | Номин. частота, кГц |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Нагрузки фильтра |
||||
| не более ед. | по уровн. дБ | R1,R2 Ом | C1,C2 пФ | L1 L4 мкГн |
L2 L3 мкГн |
||||||||
| ФП2П4-683-23,04М-60 | 23040 | 60 | 2,2 | 3,0 | 3,0 | 60/3 | 75 | 1 | 3 | 1,1 | подстр. | 0,7 | 3,2 |
| ФП2П4-683-01-20,0-21 | 20000 | 21 | 1,8 | 2,0 | 3,0 | 40/3 | 55 | 2 | 4 | 2,4 | 3,5 | - | - |
 |
 |
 |
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-683 шестого порядка на номинальную частоту 23,04 МГц с номинальной полосой пропускания 60 кГц по уровню 3 дБ: Фильтр ФП2П4-683-23,04М-60 КПГФ.433541.019 ТУ
