Фильтр полосовой пьезоэлектрический кварцевый монолитный 4-го порядка с колоколообразной формой ЧХЗ ФП2П4-652 КПГФ.433541.016 ТУ (приемка 5)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольн. по ур. 30 дБ и 3 дБ не более |
Гаранти- рованное затуха- ние, не менее дБ |

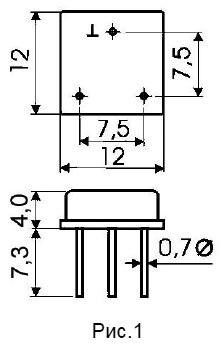

Тип корпуса рис. |
Схема вкл. рис. |
| 10,0…13,0 | 1 | 200…700 | 0 | 2,0 | 4,0 | 40 | 1 | 2,3 |
Фильтры освоенные в производстве
| Тип изделия ФП2П4-652 |
Номин. частота, кГц |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольн. по ур. 30 дБ и 3 дБ не более |
Гаранти- рованное затуха- ние, не менее дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Нагрузки фильтра |
|
| R1,R2 Ом | C1,C2 пФ | |||||||||
| -10,7М-5 | 10700 | 5,0 | 0 | 2,0 | 4,0 | 40 | 1 | 2 | 1200 | 3,5 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. 4у, ГОСТ Р B 20.39.414.1)
- Климатическое исполнение В (ОСТ В II 0048-85)
- Вибрация 1…2000 Гц, 20g
- Механический удар одиночного действия 1500g
- Механический удар многократного действия 150g
- Акустический шум 50…10 000 Гц, 160 дБ
- Линейное ускорение 500g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет
 |
 |
Интервал рабочих температур: (-60...85) °C.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-652 на номинальную
частоту 10,7 МГц с номинальной полосой пропускания 5,0 кГц по уровню 3 дБ:
Фильтр ФП2П4-652-10,7М-5 КПГФ.433541.016ТУ
