Фильтр полосовой пьезоэлектрический кварцевый монолитный 10-го порядка ФП2П4-611, 8-го порядка ФП2П4-611-01 и 4-го порядка ФП2П4 КПГФ.433541.002 ТУ (приемка 5)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |

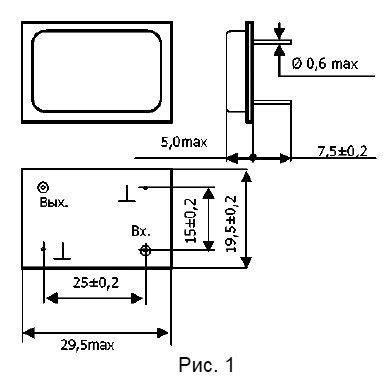

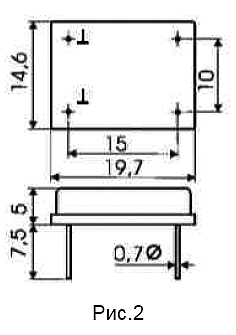

Тип корпуса рис. |

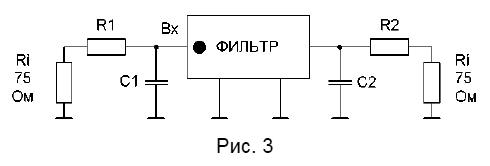

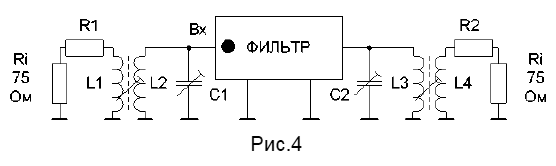

Схема вкл. рис. |
|
| не более ед. | по уровн. дБ | |||||||
| ФП2П4-593 | ||||||||
| 4500…5500 | 200…500 | 1,5 | 4,5 | 2,2 | 80/3 | 100 | 1 | 3 |
| 500…750 | 1,5 | 3,0 | 2,2 | 80/3 | 100 | 1 | 3 | |
| 750…1800 | 1,8 | 3,0 | 2,2 | 80/3 | 100 | 1 | 3,4 | |
| 1800…2400 | 2,2 | 3,0 | 2,2 | 80/3 | 100 | 1 | 3,4 | |
| ФП2П4-593-01 | ||||||||
| 4500…5500 | 200…500 | 1,5 | 4,0 | 2,4 | 80/3 | 80 | 1 | 3 |
| 500…750 | 1,5 | 2,5 | 2,4 | 80/3 | 80 | 1 | 3 | |
| 750…1800 | 1,8 | 2,5 | 2,4 | 80/3 | 80 | 1 | 3,4 | |
| 1800…2400 | 2,2 | 2,5 | 2,4 | 80/3 | 80 | 1 | 3,4 | |
| ФП2П4-593-02 | ||||||||
| 4500…5500 | 200…500 | 1,5 | 2,0 | 3,0 | 40/3 | 55 | 2 | 3 |
| 500…750 | 1,5 | 1,5 | 3,0 | 40/3 | 55 | 2 | 3 | |
| 750…1800 | 1,8 | 1,5 | 3,0 | 40/3 | 55 | 2 | 3,4 | |
| 1800…2400 | 2,2 | 1,5 | 3,0 | 40/3 | 55 | 2 | 3,4 | |
Требования по стойкости к воздействию климатических, механических и биологических факторов (ГОСТ РВ 20.39.412)
- Климатическое исполнение В (ГОСТ 15150)
- Вибрация 20g
- Механический удар одиночного действия 1500g
- Механический удар многократного действия 150g
- Акустический шум 160дБ
- Линейное ускорение 500g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет
 |
 |
 |
 |
Обозначение интервалов рабочих температур: А- (-10...60) °C. ; В- (-40...70) °C.; Г1- (-50...+70) °C.
Пример обозначения при заказе и в конструкторской документации фильтра 10
номинальную частоту 5,0 МГц с номинальной полосой пропускания 3,2 кГц по уровню 3 дБ для работы в
интервале температур -50...+70 °C (Г1):
Фильтр ФП2П4-611-Г1-5М-3,2 КПГФ.433541.002 ТУ
