Фильтр полосовой пьезоэлектрический кварцевый монолитный 4-го порядка с колоколообразной формой ЧХЗ ФП2П4-569 КЖДГ.433541.013 ТУ (приемка 1)
Фильтры освоенные в производстве
| Тип изделия | Номин. частота, кГц |
Мех. гарм. |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Ширина полосы пропускания по ур. 30 дБ не более кГц |
Гаранти- рованное затуха- ние, не менее дБ |

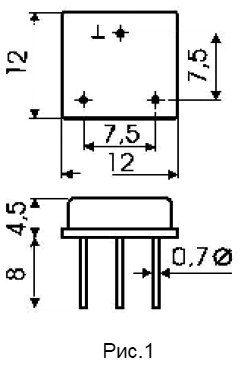

Тип корпуса рис. |
Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
|
| R1,R2 Ом | C1,C2 пФ | |||||||||||
| ФП2П4-569 | 10700 | 1 | 5,0 | 0 | 2,0 | 20 | 40 | 1 | 2 | Д | 1200 | 3,5 |
| ФП2П4-569-01 | 10700 | 1 | 8,0 | 0 | 2,0 | 25 | 40 | 1 | 2 | Д | 1600 | 3,5 |
| ФП2П4-569-02 | 10000 | 1 | 7,5 | 0 | 2,0 | 20 | 40 | 1 | 2 | Д | 1600 | 3,5 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. М6, ОСТ 206.810)
- Климатическое исполнение УХЛ категория 2.1 (ГОСТ 15150)
- Вибрация 1…500 Гц, 10g
- Механический удар одиночного действия 150g
- Механический удар многократного действия 40g
- Линейное ускорение 150g
Требования по надёжности
- Минимальная наработка 15 000 часов
- Cрок хранения 20 лет
 |
 |
Обозначение интервалов рабочих температур : А- (-10...60) °C; В- (-40...70) °C; Д- (-60...85) °C.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-569 на номинальную
частоту 10,7 МГц с номинальной полосой пропускания 5,0 кГц по уровню 3 дБ для работы в интервале
температур -60..+85 °С (Д):
Фильтр ФП2П4-569 КЖДГ.433541.013 ТУ
