Фильтр полосовой пьезоэлектрический кварцевый монолитный 6-го порядка ФП2П4-563 КЖДГ.433541.006 ТУ (приемка 1)
Диапазонные значения электрических параметров
| Диапазон номин. частот, кГц |
Порядок механич. колебаний |
Диапазон полос пропускания по уровню 3 дБ, x10-6 от fном |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |
Тип корпуса рис. |

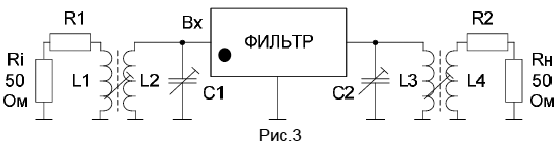

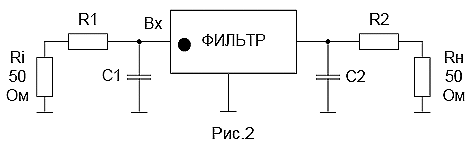

Схема вкл. рис. |
|
| не более ед. | по уровн. дБ | ||||||||
| 15000…27000 | 1 | 200…500 | 1,0 | 4,0 | 3,0 | 60/3 | 75 | 1 | 2 |
| 1 | 500…750 | 1,3 | 3,0 | 2,8 | 60/3 | 75 | 1 | 2 | |
| 1 | 750…1100 | 1,5 | 3,0 | 2,7 | 60/3 | 75 | 1 | 2 | |
| 1 | 1100…1800 | 1,5 | 3,0 | 2,8 | 60/3 | 75 | 1 | 3 | |
| 1 | 1800…3000 | 2,0 | 3,0 | 2,8 | 60/3 | 75 | 1 | 3 | |
| 1 | 3000…3500 | 2,3 | 3,0 | 2,8 | 60/3 | 75 | 1 | 3 | |
Фильтры освоенные в производстве
| Тип изделия ФП2П4-563 |
Номин. частота, кГц |
Полоса пропуск. по ур. 3 дБ не менее кГц |
Неравн. в полосе пропуск., не более дБ |
Вносимое затухание в полосе пропуск., не более дБ |
Коэффициент прямоугольности |
Гаранти- рованное затуха- ние, не менее дБ |
Тип корпуса рис. |
Схема вкл. рис. |
Обозн. интер. рабоч. темпер. |
Нагрузки фильтра |
|||
| не более ед. | по уровн. дБ | R1,R2 Ом | C1,C2 пФ | L1 L2 L4 L3 мкГн |
|||||||||
| -21,4М-18 | 21400 | 18,0 | 1,5 | 3,0 | 2,7 | 60/3 | 75 | 1 | 2 | А,В,Д | 2000 | 3,5 | - |
| -21,4М-22 | 21400 | 22,0 | 1,5 | 3,0 | 2,7 | 60/3 | 75 | 1 | 2 | А,В,Д | 2200 | 3,5 | - |
| -18,5М-45 | 18500 | 45,0 | 2,0 | 3,0 | 2,8 | 60/3 | 75 | 1 | 3 | А,В,Д | 1500 | - | 0,7 3,2 |
| -21,4М-30 | 21400 | 30,0 | 1,5 | 3,0 | 2,8 | 60/3 | 75 | 1 | 3 | А,В,Д | 750 | - | 0,7 3,2 |
| -21,4М-60 | 21400 | 60,0 | 2,0 | 3,0 | 2,8 | 60/3 | 75 | 1 | 3 | А,В,Д | 1500 | - | 0,7 3,2 |
| -15,0М-40 | 15000 | 40,0 | 2,0 | 3,0 | 2,8 | 60/3 | 75 | 1 | 3 | Д | 2200 | - | 0,6 3,4 |
| -27,0М-10 | 27000 | 10,0 | 1,0 | 4,0 | 3,0 | 60/3 | 75 | 1 | 2 | Д | 750 | 3,0 | - |
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр.М6 ГОСТ 20.57.406)
- Климатическое исполнение УХЛ (ГОСТ 15150)
- Вибрация 5g
- Механический удар многократного действия 15g
Требования по надёжности
- Минимальная наработка 15 000 часов
- Cрок хранения 25 лет
 |
 |
 |
Обозначение интервалов рабочих температур: А- (-10...60) °C. ; В- (-40...70) °C.; Д- (-60...85) °C.
Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-563 на номинальную частоту 25,0 МГц с номинальной полосой пропускания 45 кГц по уровню 3 дБ для работы в интервале температур -60...+85 °C (Д):
Фильтр ФП2П4-563-Д-25,0М-45 КЖДГ.433541.006 ТУ
