Фильтр пьезоэлектрический кварцевый монолитный одной боковой полосы 10-го порядка ФП2О4-685 и 20-го порядка ФП2О4-685АБ КПГФ.433541.021 ТУ (приемка 1)
ФП2О4-685-В и ФП2О4-685АБ-В - фильтры верхней боковой полосы
ФП2О4-685-Н и ФП2О4-685АБ-Н - фильтры нижней боковой полосы
Электрические параметры
| Наименование параметра, единица измерения | Норма для фильтра ФП2О4 -685-В |
Норма для фильтра ФП2О4 -685-Н |
Норма для фильтра ФП2О4 -685АБ-В |
Норма для фильтра ФП2О4 -685АБ-Н |
| Номинальная частота, fном, кГц | 5000,0 | 5000,0 | 5000,0 | 5000,0 |
| Неравномерность затухания в диапазоне частот fном +(0,7…2,9) кГц, дБ, не более | 1,3 | - | 1,5 | - |
| Неравномерность затухания в диапазоне частот fном -(0,7…2,9) кГц, дБ, не более | - | 1,3 | - | 1,5 |
| Нижняя частота среза полосы пропускания по уровню 3 дБ, кГц, не более | 5000,2 | 4996,5 | 5000,2 | 4996,5 |
| Верхняя частота среза полосы пропускания по уровню 3 дБ, кГц, не более | 5003,5 | 4999,8 | 5003,5 | 4999,8 |
| Верхний уровень относительного затухания, дБ | 30 | 30 | 60 | 60 |
| Нижняя частота среза полосы пропускания по верхнему уровню относительного затухания, кГц, не менее | 4999,7 | - | 4999,7 | - |
| Верхняя частота среза полосы пропускания по верхнему уровню относительного затухания, кГц, не менее | - | 5000,3 | - | 5000,3 |
| Гарантированное затухание в полосе задерживания fном ±(6,6:25) кГц, дБ, не менее | 45 | 45 | 90 | 90 |
| Гарантированное затухание в полосе задерживания: fном-(0,3:6,6) кГц, дБ, не менее fном+(0,3:6,6) кГц, дБ, не менее |
30 - |
- 30 |
60 - |
- 60 |
| Вносимое затухание на частоте: (5002,0±0,2) кГц, дБ, не более (4998,0±0,2) кГц, дБ, не более |
4,0 - |
- 4,0 |
8,0 - |
- 8,0 |
Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. М6, ОСТ II 206.810)
- Климатическое исполнение УХЛ 2.1 (ГОСТ 15150)
- Вибрация 1…500 Гц, 10g
- Механический удар одиночного действия 150g
- Механический удар многократного действия 40g
Требования по надёжности
- Минимальная наработка 20 000 часов
- Cрок хранения 25 лет

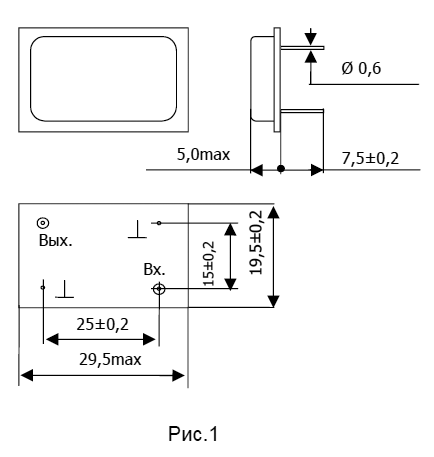

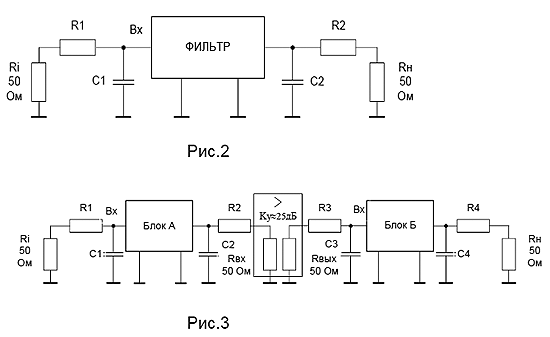

R1=2,7 кОм ± 5%, R2=2,4 кОм ± 5%
С1=С2=8,2 пФ ± 5%
R1=R2=R3=R4=2,6кОм ± 5%
С1=С2=C3=C4=7,5пФ ± 5%
 |
 |
Интервал рабочих температур: -50…70 °С
Пример обозначения при заказе и в конструкторской документации фильтра верхней боковой полосы 20-го порядка: Фильтр ФП2О4-685АБ-В КПГФ.433541.021 ТУ
